На марской нафтавай платформе ў Паўночным моры газаправод высокага ціску працуе пры 350 бар і 120°C. Фланцы, якія злучаюць ўчасткі трубы, ўшчыльняюцца сКальцавыя злучальныя пракладківыраблены з нержавеючай сталі SS316L. Гэтыя пракладкі павінны вытрымліваць не толькі надзвычайны ціск і тэмпературу тэхналагічнай вадкасці, але і нястомнае ўздзеянне саляных пырскаў, вільготнасці і пастаяннага руху мора. Разрыў пракладкі тут не з'яўляецца нязначным нязручнасцю; гэта катастрафічная падзея, якая можа прывесці да пажару, выбуху, экалагічнай катастрофы і гібелі людзей. Такім чынам, выбар матэрыялу пракладкі з'яўляецца адным з найбольш важных рашэнняў у марскім будаўніцтве. SS316L стаў пераважным матэрыялам для пракладак кальцавых злучэнняў у гэтых умовах, таму што ён прапануе унікальнае спалучэнне ўстойлівасці да карозіі, механічнай трываласці і тэрмічнай стабільнасці, з якім не можа параўнацца ні адзін іншы матэрыял пры параўнальнай цане.
Кальцавыя стыкавыя пракладкі - гэта металічныя ўшчыльненні, якія выкарыстоўваюцца пры высокіх цісках і высокіх тэмпературах. Яны прызначаныя для ўпісвання ў спецыяльна апрацаваную канаўку на паверхні фланца, ствараючы ўшчыльненне метал да металу, калі фланцы злучаюцца балтамі. Дзеянне ўшчыльнення заснавана на дэфармацыі матэрыялу пракладкі ў канаўцы, што стварае герметычнае, герметычнае злучэнне. Матэрыял пракладкі вызначае яе здольнасць вытрымліваць каразійныя і механічныя нагрузкі пры ўжыванні. SS316L, версія стандартнай нержавеючай сталі 316 з нізкім утрыманнем вугляроду, асабліва добра падыходзіць для марскіх і афшорных умоў дзякуючы сваёй выдатнай устойлівасці да хларыднай кропкавай і шчыліннай карозіі. УNingbo Kaxite Sealing Materials Co., Ltd., наша фабрыка больш за 15 гадоў вырабляе пракладкі для кальцавых злучэнняў з SS316L і іншых высокаэфектыўных сплаваў, і мы ўдасканалілі наш выбар матэрыялаў і вытворчыя працэсы, каб адпавядаць самым патрабавальным патрабаванням марской прамысловасці.
Марское асяроддзе з'яўляецца адным з найбольш агрэсіўных натуральных асяроддзяў на зямлі. Марская вада змяшчае прыкладна 3,5% раствораных соляў, галоўным чынам хларыду натрыю, а таксама меншыя колькасці соляў магнію, кальцыя і калія. Гэтыя солі робяць марскую ваду выдатным электралітам, які паскарае працэсы электрахімічнай карозіі. Для металічных кампанентаў спалучэнне іёнаў хларыду, растворанага кіслароду і вільгаці стварае нястомную атаку, якая з часам можа прывесці да дэградацыі нават высакаякасных матэрыялаў. У афшорных праграмах праблемы яшчэ большыя. Атмасфера насычана салёнымі туманамі, тэмпература вагаецца паміж трапічнай спёкай і арктычным холадам, а механічныя нагрузкі моцныя. У табліцы ніжэй прыведзены асноўныя праблемы карозіі ў марскіх і афшорных умовах.
| Выклік карозіі | Апісанне | Ўздзеянне на пракладкі |
| Хларыдны пітынг | Лакалізаваная атака іёнамі хларыду | Дзіркі і дэградацыя паверхні |
| Шчылінная карозія | Атака ў застойных раёнах | Дэградацыя на ўшчыльняльных паверхнях |
| Гальванічная карозія | Разнастайныя металы ў кантакце | Паскораная карозія менш высакароднага металу |
| Каразійнае парэпанне пад напругай | Карозія пры напружанні расцяжэння | Раптоўны трэск і адмова |
| Эрозія Карозія | Высокахуткасны паток вадкасці | Механічнае выдаленне ахоўнага аксіду |
Наступствы карозіі ў пракладках кальцавых злучэнняў сур'ёзныя. Пашкоджаная карозіяй пракладка можа страціць сілу ўшчыльнення, што прывядзе да ўцечак. Трэснутая пракладка можа катастрафічна выйсці з ладу. На марской нафтавай або газавай платформе ўцечка пракладкі можа выкідваць гаручыя вуглевадароды, што стварае рызыку пажару або выбуху. У марскім трубаправодзе ўцечка можа выклікаць забруджванне навакольнага асяроддзя. У апрасняльнай установцы ўцечка можа пагоршыць якасць вады. Такім чынам, выбар устойлівага да карозіі матэрыялу, такога як SS316L, - гэта не толькі перавага якасці; гэта неабходнасць бяспекі. Наша фабрыка ў Kaxite мае вялікі вопыт паставак пракладак для кальцавых злучэнняў для марскіх і афшорных прымянення, і мы разумеем важнасць выбару матэрыялу ў такіх умовах.
Пры выбары матэрыялу для пракладак кальцавых злучэнняў у марскіх і марскіх умовах інжынеры павінны выбіраць з шэрагу варыянтаў, уключаючы вугляродзістую сталь, нержавеючую сталь, дуплексную нержавеючую сталь і экзатычныя сплавы, такія як інканель і манель. Кожны матэрыял мае сваё ўласнае спалучэнне ўстойлівасці да карозіі, механічнай трываласці і кошту. SS316L часта з'яўляецца пераважным выбарам, таму што ён прапануе найлепшы баланс прадукцыйнасці і кошту для многіх марскіх прымянення. Каб зразумець чаму, карысна параўнаць SS316L з іншымі распаўсюджанымі матэрыяламі. У табліцы ніжэй прадстаўлена параўнанне асноўных уласцівасцяў гэтых матэрыялаў.
| Матэрыял | Устойлівасць да карозіі ў марской вадзе | Механічная трываласць | Кошт | Тыповая прымяненне |
| Вугляродзістай сталі | Дрэнна (патрабуецца пакрыццё) | Высокі | Нізкі | Некрытычныя, сухія аплікацыі |
| SS304 | Умераны (пітынг ў хларыдах) | Высокі | Нізкі | Агульнага прызначэння, мяккае асяроддзе |
| SS316L | Выдатна (супрацьстаіць хларыднай кропкавай кропцы) | Высокі | Сярэдні | Марская, афшорная, хімічная апрацоўка |
| Дуплекс SS | Выдатна | Вельмі высокая | Высокі | Марскі высокага ціску і высокай тэмпературы |
| Инконель 625 | Выдатна | Вельмі высокая | Вельмі высокая | Экстрэмальныя ўмовы, кіслы газ |
| Манель 400 | Выдатна | Высокі | Высокі | Трубаправоды марской вады, цеплаабменнікі |
Ключавая перавага SS316L перад SS304 - утрыманне малібдэна. SS316L змяшчае 2-3% малібдэна, што значна павышае яго ўстойлівасць да кропкавай і шчыліннай карозіі ў асяроддзях, якія змяшчаюць хларыды. SS304, які не ўтрымлівае малібдэна, успрымальны да адукацыі кропак у марской вадзе, асабліва ў застойных раёнах, дзе могуць канцэнтравацца хларыды. Дуплексная нержавеючая сталь забяспечвае яшчэ больш высокую трываласць і ўстойлівасць да карозіі, але яна даражэйшая і складаней апрацоўвацца. Inconel і Monel забяспечваюць найвышэйшы ўзровень устойлівасці да карозіі, але іх кошт можа быць непамерна высокай для многіх ужыванняў. SS316L прапануе найлепшае спалучэнне ўстойлівасці да карозіі, механічнай трываласці і кошту для большасці марскіх і афшорных кальцавых пракладак.
"L" у SS316L азначае "нізкі вуглярод". Стандартны SS316 мае максімальнае ўтрыманне вугляроду 0,08%, у той час як SS316L мае максімальнае ўтрыманне вугляроду 0,03%. Гэтая розніца можа здацца невялікай, але яна істотна ўплывае на характарыстыкі матэрыялу пры зварцы і пры высокіх тэмпературах. Калі аўстэнітныя нержавеючыя сталі, такія як SS316, награваюцца да тэмператур ад 425°C да 815°C, на межах зерняў утвараюцца асадкі карбіду хрому. Гэты працэс вядомы як сенсібілізацыя. Утварэнне карбідаў хрому высільвае навакольныя ўчасткі хрому, зніжаючы іх каразійную ўстойлівасць. У марскім асяроддзі сенсібілізаваныя вобласці вельмі адчувальныя да міжкрысталічнай карозіі. За кошт зніжэння ўтрымання вугляроду SS316L зводзіць да мінімуму адукацыю карбідаў хрому, што робіць яго ўстойлівым да сенсібілізацыі і міжкрысталічнай карозіі.
Нізкае ўтрыманне вугляроду ў SS316L таксама паляпшае яго зварвальнасць. Пры зварцы SS316 зона тэрмічнага ўздзеяння можа стаць сенсібілізаванай, калі ўтрыманне вугляроду занадта высокае. SS316L можна зварваць без тэрмічнай апрацоўкі пасля зваркі ў большасці выпадкаў, таму што нізкае ўтрыманне вугляроду прадухіляе сенсібілізацыю. Гэта асабліва важна для кольцавых пракладак, якія могуць вырабляцца шляхам зваркі або механічнай апрацоўкі. У табліцы ніжэй прыведзены асноўныя хімічныя і механічныя ўласцівасці SS316L.
| Уласнасць | Спецыфікацыя |
| Вуглярод (C) макс | 0,03% |
| хром (Cr) | 16 - 18% |
| Нікель (Ni) | 10 - 14% |
| Малібдэн (Mo) | 2-3% |
| Марганец (Mn) макс | 2,0% |
| Крэмній (Si) макс | 0,75% |
| Фосфар (P) макс | 0,045% |
| Сера (S) макс | 0,030% |
| Трываласць на разрыў | 485 - 690 Мпа |
| Мяжа цякучасці (зрушэнне 0,2%) | 170 - 310 Мпа |
| Падаўжэнне | 40% мін |
| Цвёрдасць (Роквел B) | 95 макс |
У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка выкарыстоўвае толькі сертыфікаваны матэрыял SS316L ад аўтарытэтных пастаўшчыкоў. Мы правяраем хімічны склад і механічныя ўласцівасці кожнай партыі атрыманага матэрыялу. Мы таксама праводзім выпрабаванні на міжкрышталітную карозію нашых гатовых пракладак, каб пераканацца, што яны адпавядаюць патрабаванням ASTM A262 Practice E. Гэты строгі кантроль якасці гарантуе, што нашы пракладкі кальцавых злучэнняў забяспечваюць надзейную працу ў самых патрабавальных марскіх і афшорных умовах.
Прадукцыйнасць кальцавой пракладкі залежыць не толькі ад матэрыялу, але і ад яе геаметрыі. Пракладка прызначана для ўпісвання ў пазу на паверхні фланца. Калі фланцы злучаюцца балтамі, пракладка сціскаецца, і яе матэрыял дэфармуецца, запаўняючы канаўку і ствараючы ўшчыльненне. Форма пракладкі і пазы вызначае механізм ўшчыльнення. Ёсць некалькі стандартных профіляў Ring Joint Gasket, кожны з якіх мае свае асаблівасці. Найбольш распаўсюджаныя тыпы R, RX і BX. Тып R - гэта авальнае або васьмікутнае кольца, якое выкарыстоўваецца ў стандартных прыкладаннях. Тып RX - гэта мадыфікаванае авальнае кольца, якое выкарыстоўваецца ў прыкладаннях з больш высокім ціскам. Тып BX - гэта шасціграннае кольца, якое выкарыстоўваецца ў прылажэннях з высокім ціскам і высокай тэмпературай. У табліцы ніжэй прыведзены асноўныя характарыстыкі гэтых профіляў.
| Профіль | Форма | Намінальны ціск | Тыповая прымяненне |
| R | Авальная або васьмігранная | Да 10000 psi | Агульнага прызначэння, вусці свідравін |
| RX | Мадыфікаваны авал | Да 15000 psi | Больш высокі ціск, кіслая служба |

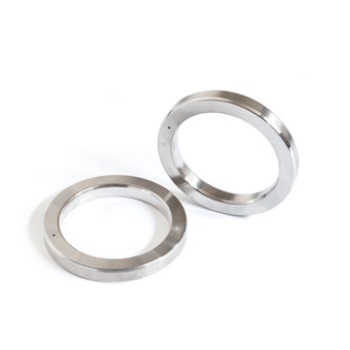

| BX | Шасцігранныя | Да 20 000 psi | Высокі ціск, высокая тэмпература |
Выбар профілю залежыць ад ціску, тэмпературы і характару герметызаванай вадкасці. Тып R з'яўляецца найбольш распаўсюджаным і падыходзіць для шырокага спектру прымянення. Тып RX выкарыстоўваецца ў прылажэннях з больш высокім ціскам і мае крыху іншую геаметрыю, якая паляпшае характарыстыкі ўшчыльнення. Тып BX выкарыстоўваецца ў самых патрабавальных прылажэннях і прызначаны для забеспячэння надзейнага ўшчыльнення пры ціску да 20 000 фунтаў на квадратны дюйм. У Ningbo Kaxite Sealing Materials Co., Ltd., наша фабрыка вырабляе кальцавыя стыкавыя пракладкі ва ўсіх гэтых профілях, у дыяпазоне памераў, каб адпавядаць стандартным спецыфікацыям фланца.
У наступнай табліцы прыводзяцца ключавыя спецыфікацыі прадукцыйнасці нашых кальцавых пракладак SS316L. Гэтыя спецыфікацыі заснаваны на стандартных выпрабаваннях і прадстаўлены ў якасці эталона для інжынераў і спецыялістаў па закупках.
| Параметр | Спецыфікацыя | Стандартны тэст |
| Матэрыял | SS316L (UNS S31603) | ASTM A182, ASTM A479 |
| Цвёрдасць | ≤ 160 HBW | ASTM E10 |
| Трываласць на разрыў | ≥ 485 МПа | ASTM E8 |
| Мяжа цякучасці | ≥ 170 МПа | ASTM E8 |
| Падаўжэнне | ≥ 40% | ASTM E8 |
| Міжкрышталітная карозія | пас | ASTM A262 Практыка Е |
| Максімальная працоўная тэмпература | 800°C (бесперапынна) | — |
| Максімальны працоўны ціск | 20000 psi (у залежнасці ад профілю) | — |
| Аздабленне паверхні | Ra 1,6 мкм макс | — |
| Стандартныя памеры | Профілі R, RX, BX па API 6A | API 6A |
На нашым заводзе мы вырабляем кальцавыя стыкавыя пракладкі ў адпаведнасці з гэтымі спецыфікацыямі і іншым. Мы таксама можам вырабіць індывідуальныя пракладкі для спецыяльнага прымянення. Наш працэс кантролю якасці ўключае праверку памераў, сертыфікацыю матэрыялаў і тэставанне прадукцыйнасці. Мы даем сертыфікат адпаведнасці з кожным заказам, які дакументуе склад матэрыялу, механічныя ўласцівасці і вынікі выпрабаванняў. Гэты ўзровень дакументацыі неабходны для афшорных прыкладанняў, дзе прасочванне і забеспячэнне якасці маюць вырашальнае значэнне.
Пытанне 1: У чым розніца паміж кальцавымі пракладкамі SS316 і SS316L?
Адказ: асноўнае адрозненне - утрыманне вугляроду. SS316 мае максімальнае ўтрыманне вугляроду 0,08%, а SS316L мае максімальнае ўтрыманне вугляроду 0,03%. Меншае ўтрыманне вугляроду ў SS316L робіць яго ўстойлівым да сенсібілізацыі і міжкрысталічнай карозіі, што важна ў зварных і высокатэмпературных прымяненнях. Для марскіх і афшорных асяроддзяў SS316L звычайна з'яўляецца пераважнай з-за яго найвышэйшай устойлівасці да карозіі.
Пытанне 2: Ці можна выкарыстоўваць пракладкі кальцавых злучэнняў SS316L для абслугоўвання кіслага газу?
Адказ: SS316L не рэкамендуецца для працы з кіслым газам (асяроддзі, якія змяшчаюць H2S), таму што ён успрымальны да сульфіднага крэкінгу. Для прымянення кіслага газу звычайна патрабуецца больш цвёрды матэрыял, напрыклад, інконель 625 або дуплексная нержавеючая сталь. Выбар матэрыялу пракладкі павінен быць заснаваны на канкрэтным складзе і ўмовах тэхналагічнай вадкасці. Наша тэхнічная каманда можа параіць лепшы матэрыял для вашага прыкладання.
Пытанне 3: Якую максімальную тэмпературу могуць вытрымаць пракладкі кальцавых злучэнняў SS316L?
Адказ: Кальцавыя пракладкі SS316L вытрымліваюць бесперапынныя працоўныя тэмпературы да 800°C. Аднак пры тэмпературах вышэй за 425°C матэрыял можа быць успрымальны да сенсібілізацыі, калі яго не стабілізаваць належным чынам. Для прымянення пры высокіх тэмпературах важна пераканацца, што матэрыял быў належным чынам тэрмічнаму апрацаваны і правераны на ўстойлівасць да міжкрысталічнай карозіі. Наша фабрыка забяспечвае сертыфікацыю выпрабаванняў на міжкрышталітную карозію для ўсіх высокатэмпературных пракладак.
Пытанне 4: Як мне выбраць правільны профіль пракладкі кальцавога злучэння для майго прымянення?
Адказ: Выбар профілю залежыць ад ціску, тэмпературы і прыроды вадкасці. Тып R падыходзіць для прымянення агульнага прызначэння да 10 000 psi. Тып RX выкарыстоўваецца для больш высокіх ціскаў да 15 000 фунтаў на квадратны дюйм. Тып BX выкарыстоўваецца для самых патрабавальных прыкладанняў да 20 000 psi. Спецыфікацыя фланца таксама будзе вызначаць неабходны профіль. Наша тэхнічная каманда можа дапамагчы вам выбраць правільны профіль для вашага канкрэтнага прымянення.
Пытанне 5: Якая дакументацыя пастаўляецца з кальцавымі пракладкамі SS316L?
Адказ: Мы даем сертыфікат адпаведнасці з кожным заказам, які дакументуе склад матэрыялу, механічныя ўласцівасці і вынікі выпрабаванняў. Гэта ўключае ў сябе хімічны аналіз, вынікі выпрабаванняў на расцяжэнне, вынікі выпрабаванняў на цвёрдасць і вынікі выпрабаванняў на міжкрышталітную карозію. Мы таксама прадстаўляем справаздачы аб праверцы памераў і сертыфікат адсочвання матэрыялу. Гэтая дакументацыя мае важнае значэнне для забеспячэння якасці і адпаведнасці нарматыўным патрабаванням у марскіх і афшорных прымяненнях.
Кальцавыя пракладкі SS316L з'яўляюцца ідэальным выбарам для марскіх і афшорных прымянення, таму што яны прапануюць унікальнае спалучэнне ўстойлівасці да карозіі, механічнай трываласці і тэрмічнай стабільнасці. Утрыманне малібдэна ў SS316L забяспечвае выдатную ўстойлівасць да хларыднай кропкавай і шчыліннай карозіі, а нізкае ўтрыманне вугляроду прадухіляе сенсібілізацыю і міжкрышталітную карозію. Матэрыял можа быць апрацаваны ў розныя профілі ў адпаведнасці з патрабаваннямі ціску і тэмпературы прымянення. І ён можа быць сертыфікаваны на адпаведнасць самым строгім стандартам якасці. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка валодае вопытам і абсталяваннем для вытворчасці кальцавых пракладак SS316L, якія адпавядаюць самым патрабавальным патрабаванням марской прамысловасці.
Незалежна ад таго, распрацоўваеце вы новую афшорную платформу або абслугоўваеце існуючую, мы запрашаем вас звязацца з нашай тэхнічнай групай, каб абмеркаваць вашыя патрабаванні да пракладак. Мы можам даць падрабязныя характарыстыкі прадукту, сертыфікаты матэрыялаў і падтрымку прыкладанняў. Наша імкненне да якасці і задаволенасці кліентаў зрабіла нас надзейным партнёрам для рашэнняў для ўшчыльнення ва ўсім свеце.
Звяжыцеся з Ningbo Kaxite Sealing Materials Co., Ltd. сённякаб абмеркаваць вашыя патрабаванні да пракладкі кальцавога злучэння і даведацца, як нашы пракладкі SS316L могуць адпавядаць праблемам марскога і афшорнага прымянення.
