У нафтахімічнай прамысловасці адзіная ўцечка фланца на ўстаноўцы гідракрэкінгу высокага ціску можа выклікаць аварыйнае адключэнне, што каштуе больш за 500 000 долараў ЗША ў дзень у выніку страты вытворчасці. На электрастанцыі ўцечка пары на ўваходным фланцы турбіны можа прывесці да вымушанага адключэння, якое доўжыцца некалькі дзён. Гэта не рэдкасць. Яны з'яўляюцца прамым следствам парушэння герметызацыі і з'яўляюцца адной з найбольш значных крыніц незапланаванага абслугоўвання і страт вытворчасці ў цяжкай прамысловасці. Кампанент у цэнтры гэтай праблемы - пракладка. І сярод пракладак адна канструкцыя зарэкамендавала сябе як выключна эфектыўная для прадухілення гэтых дарагіх паломак: кальцавая пракладка.
Кальцавая пракладка злучэння - гэта металічны ўшчыльняльны элемент, які выкарыстоўваецца пры высокіх цісках і тэмпературах, дзе надзейнасць не падлягае абмеркаванню. У адрозненне ад мяккіх пракладак, якія абапіраюцца на сціскальнасць для стварэння ўшчыльнення, кальцавая пракладка стварае ўшчыльненне праз дакладны кантакт метал-метал паміж пракладкай і канаўкай на гранях фланца. Такая канструкцыя забяспечвае ўшчыльненне, устойлівае да выдзімання, высокую ўстойлівасць да тэрмічнага цыклу і здольнае вытрымліваць ціск, які можа разбурыць іншыя тыпы пракладак. Вынік - рэзкае скарачэнне незапланаванага тэхнічнага абслугоўвання і страт вытворчасці. У гэтым артыкуле будзе растлумачана, як пракладка кальцавога злучэння дасягае гэтага, вывучаючы яе канструкцыю, матэрыялы, мантаж і працу ў самых патрабавальных прамысловых умовах. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка займаецца вытворчасцюКальцавыя злучальныя пракладкібольш за два дзесяцігоддзі, і мы на ўласныя вочы ўбачылі, як правільная пракладка можа змяніць надзейнасць завода.
Кальцавая пракладка злучэння - гэта цвёрдае металічнае ўшчыльняльнае кольца, апрацаванае да дакладных памераў і прызначана для ўпісвання ў адпаведную канаўку, апрацаваную на гранях фланца. Пракладка звычайна мае авальную або васьмікутную форму папярочнага перасеку, і яна даступная ў дыяпазоне стандартных памераў, вызначаных API 6A і ASME B16.20. Калі балты фланца зацягнуты, пракладка сціскаецца паміж двума гранямі канаўкі. Метал нязначна дэфармуецца, ствараючы шчыльнае, кантактнае ўшчыльненне. Гэта прынцыпова адрозніваецца ад мяккай пракладкі, якая абапіраецца на сціскальнасць матэрыялу для запаўнення недахопаў паверхні фланца. Кальцавая пракладка абапіраецца на дакладную геаметрыю пазы і пракладкі для стварэння трывалага і надзейнага ўшчыльнення.
Галоўная перавага кальцавой пракладкі - яе ўстойлівасць да выдзімання. У мяккай пракладцы ўшчыльняльны элемент знаходзіцца паміж гранямі фланца, але не фіксуецца механічна. Калі ўнутраны ціск перавышае сілу сціску нітаў, пракладка можа выціснуць з злучэння - гэта з'ява, вядомае як выдзіманне. Гэта катастрафічны збой, які вызваляе тэхналагічную вадкасць і можа прывесці да траўмаў або смерці. Пракладка кальцавога злучэння не можа выбухнуць, таму што яна механічна заціснута ў канаўцы. Канаўка дзейнічае як ёмістасць для ўтрымання, і пракладка сціскаецца ў ёй. Нават калі нагрузка ніта страчана, пракладка застаецца на месцы, захоўваючы герметычнасць. Гэта найважнейшая функцыя бяспекі ў прылажэннях пад высокім ціскам.
У табліцы ніжэй параўноўваюцца асаблівасці канструкцыі і эксплуатацыйныя характарыстыкі пракладак кальцавых злучэнняў і мяккіх пракладак.
| Асаблівасць | Кальцавая пракладка | Мяккая пракладка (ліст) |
| Ўшчыльніцельны механізм | Кантакт лініі метал-метал | Кампрэсія мяккага матэрыялу |
| Устойлівасць да выбуху | Выдатна (механічна зафіксавана) | Дрэнна (можна экструдаваць) |
| Намінальны ціск | Да 10000 psi (690 бар) | Да 1000 psi (69 бар) |
| Намінальная тэмпература | Да 1000°C (у залежнасці ад матэрыялу) | Да 500°C (у залежнасці ад матэрыялу) |
| Шматразовае выкарыстанне | Не рэкамендуецца | Не рэкамендуецца |
| Тыповыя прымянення | Вусці свідравін, трубаправоды, нафтаперапрацоўчыя заводы, электрастанцыі | Агульнапрамысловыя трубаправоды, сістэмы нізкага ціску |

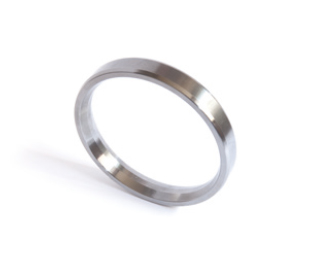

Канструкцыя кальцавой пракладкі стандартызавана для забеспячэння ўзаемазаменнасці. Найбольш распаўсюджанымі стылямі з'яўляюцца тып R (авальны або васьмікутны), тып RX (для больш высокага ціску) і тып BX (для вельмі высокага ціску). Кожны стыль мае пэўную геаметрыю канаўкі і рэйтынг ціску. УNingbo Kaxite Sealing Materials Co., Ltd., мы вырабляем усе тры стылі з розных матэрыялаў для задавальнення патрабаванняў розных прыкладанняў.
Ушчыльненне метал да металу кальцавой пракладкі з'яўляецца ключом да яе здольнасці прадухіляць выдзіманне і ўцечку. Калі балты фланца зацягнуты, пракладка прыціскаецца да граняў канаўкі. Першапачатковы кантакт - гэта лінія кантакту - выгнутая паверхня пракладкі сутыкаецца з плоскай паверхняй пазы. Па меры павелічэння нагрузкі на ніт метал на лініі кантакту пластычна дэфармуецца, ствараючы больш шырокую плошчу кантакту. Гэтая дэфармацыя абмежаваная вельмі невялікай вобласцю, і яна стварае шчыльнае і пругкае ўшчыльненне. Ушчыльненне герметычнае, таму што кантакт метал-метал ліквідуе мікраскапічныя шчыліны, якія дазваляюць вадкасці выцякаць. Ён пругкі, таму што эластычная дэфармацыя пракладкі і фланца дазваляе злучэнню прыстасоўвацца да невялікіх рухаў без страты кантакту.
Геаметрыя канаўкі мае вырашальнае значэнне для прадукцыйнасці ўшчыльнення. Канаўка апрацоўваецца пад дакладным вуглом (звычайна 23° для пракладак тыпу R) і глыбінёй. Калі пракладка сціскаецца, раскліноўванне канаўкі прымушае матэрыял пракладкі шчыльна кантактаваць з гранямі канаўкі. Гэта стварае ўшчыльненне, якое становіцца больш шчыльным па меры павелічэння ціску. Гэта вядома як ушчыльненне пад ціскам. Чым вышэй унутраны ціск, тым больш пракладка прыціскаецца да канаў, і тым шчыльней становіцца ўшчыльненне. Гэта супрацьлегласць мяккай пракладцы, якую можна выціснуць з злучэння высокім ціскам. Табліца ніжэй паказвае залежнасць паміж унутраным ціскам і сілай ушчыльнення для пракладкі кальцавога злучэння.
| Унутраны ціск (бар) | Сіла ўшчыльнення (Н/мм) | Кантактнае напружанне (МПа) |
| 100 | 250 | 150 |
| 200 | 450 | 270 |
| 400 | 850 | 510 |
| 600 | 1250 | 750 |
| 800 | 1650 | 990 |
Ушчыльненне, якое працуе пад ціскам, - гэта тое, што робіць пракладку кальцавога злучэння такой эфектыўнай для прадухілення выбуху. Нават калі нагрузка на ніт памяншаецца з-за цеплавога пашырэння або расслаблення, унутраны ціск працягвае сілкаваць ушчыльненне. Гэта найважнейшая функцыя бяспекі ў прылажэннях пад высокім ціскам. На нашым заводзе мы правяраем кожную партыю пракладак кальцавых злучэнняў, каб праверыць іх ушчыльненне пад дзеяннем ціску. Мы выкарыстоўваем гідраўлічную выпрабавальную ўстаноўку, якая прыкладае ўнутраны ціск да выпрабавальнага фланца і вымярае ўзровень уцечкі. Нашы пракладкі стабільна дасягаюць паказчыкаў уцечак, якія значна ніжэйшыя за дапушчальныя межы API 6A і ASME B16.20.
Матэрыял, з якога выраблена кальцавая пракладка, вызначае яе здольнасць вытрымліваць каразійныя і цеплавыя ўмовы прымянення. Пракладка, вырабленая з няправільнага матэрыялу, заўчасна выйдзе з ладу, што прывядзе да незапланаванага абслугоўвання і страты вытворчасці. Самыя распаўсюджаныя матэрыялы для пракладак кальцавых злучэнняў - гэта мяккае жалеза, нізкавугляродзістая сталь, нержавеючая сталь (304, 316, 321) і экзатычныя сплавы, такія як инконель, манель і хастеллой. Кожны матэрыял мае пэўны дыяпазон тэмператур і ўстойлівасці да карозіі. Выбар матэрыялу павінен грунтавацца на тэхналагічнай вадкасці, працоўнай тэмпературы і патрабаваным тэрміне службы.
Мяккае жалеза з'яўляецца найбольш эканамічным матэрыялам і падыходзіць для прымянення пры нізкіх тэмпературах і не выклікае карозіі. Низкоуглеродистая сталь выкарыстоўваецца для крыху больш патрабавальных прыкладанняў. Нержавеючая сталь 304 і 316 - гэта працоўныя конікі галіны, якія забяспечваюць добрую ўстойлівасць да карозіі і трываласць пры высокіх тэмпературах. Нержавеючая сталь 321 стабілізавана тытанам для прадухілення міжкрышталітнай карозіі пры высокіх тэмпературах. Inconel і Monel выкарыстоўваюцца ў самых агрэсіўных асяроддзях, напрыклад, якія змяшчаюць хларыды або пар з высокай тэмпературай. Прыведзеная ніжэй табліца змяшчае арыенціры па тэмпературных і карозійных межах звычайных матэрыялаў для пракладкі кальцавога злучэння.
| Матэрыял | Макс. Тэмпература (°C) | Ўстойлівасць да карозіі | Тыповыя прымянення |
| Мяккае жалеза | 400 | Бедны | Паслугі нізкага ціску, не выклікаюць карозіі |
| Нізкавугляродзістай сталі | 500 | Кірмаш | Агульнапрамысловыя трубаправоды |
| Нержавеючая сталь 304 | 700 | Добра | Большасць нафтаперапрацоўчых і нафтахімічных паслуг |
| Нержавеючая сталь 316 | 800 | Вельмі добра | Каразійныя асяроддзя, пар з высокай тэмпературай |
| Нержавеючая сталь 321 | 900 | Вельмі добра | Прымяненне пры высокіх тэмпературах |
| Инконель 625 | 1000 | Выдатна | Экстрэмальная тэмпература, вельмі агрэсіўны |
| Манель 400 | 800 | Выдатна | Хларыдазмяшчальныя асяроддзя |
Выбар правільнага матэрыялу з'яўляецца найважнейшым інжынерным рашэннем. Пракладка, неўстойлівая да тэхналагічнай вадкасці, будзе падвяргацца карозіі, губляючы здольнасць герметызацыі і патэнцыйна забруджваючы працэс. Пракладка, якая не разлічана на працоўную тэмпературу, размягчыцца або папаўзе, губляючы папярэднюю нагрузку і дазваляючы ўцечку. У Kaxite мы цесна супрацоўнічаем з нашымі кліентамі, каб выбраць аптымальны матэрыял для кожнага прымянення. Мы падтрымліваем поўную базу дадзеных аб сумяшчальнасці матэрыялаў і можам даць канкрэтныя рэкамендацыі на аснове ўмоў працэсу. Гэтая паслуга з'яўляецца адным са спосабаў, якім мы дапамагаем нашым кліентам скараціць незапланаванае тэхнічнае абслугоўванне і страты вытворчасці.
Самая трывалая ў свеце кальцавая пракладка выйдзе з ладу, калі яе няправільна ўсталяваць. Мантаж з'яўляецца найважнейшым фактарам надзейнасці ўшчыльнення. Самыя распаўсюджаныя памылкі пры ўсталёўцы: паўторнае выкарыстанне пракладкі, якая ўжо была сціснутая, пашкоджанне пракладкі падчас працы, неачыстка пазы і прымяненне нераўнамернага моманту кручэння нітаў. Кожная з гэтых памылак можа прывесці да заўчаснага выхаду з ладу. Правільная ўстаноўка - гэта сістэматычны працэс, які трэба старанна выконваць.
Першы крок - агляд пракладкі і пазы. На пракладцы не павінна быць такіх дэфектаў, як драпіны, увагнутасці або карозія. Канаўка павінна быць чыстай, сухі і без смецця або старога матэрыялу пракладкі. Любое пашкоджанне канаўкі будзе перанесена на пракладку, што перашкаджае належнаму ўшчыльненню. Другі этап - ўстаноўка пракладкі ў пазу. З пракладкай трэба звяртацца асцярожна, каб не пашкодзіць. Яе трэба змясціць у пазу і праверыць, ці правільна яна сядзіць. Трэці крок - выраўноўванне фланцаў. Фланцы павінны быць паралельнымі і выраўнаваны ў межах зададзеных допускаў. Зрушэнне прывядзе да нераўнамернай нагрузкі на пракладку і можа прывесці да ўцечкі.
Чацвёрты этап - зацягванне нітаў. Гэта павінна быць зроблена ў выглядзе зоркі або крыжа, у некалькі праходаў, каб забяспечыць раўнамерную загрузку. Канчатковы момант кручэння ніта павінен адпавядаць спецыфікацыям вытворцы фланца. Выкарыстанне калібраванага дынамаметрычнага ключа вельмі важна. У табліцы ніжэй прадстаўлены кароткі змест этапаў усталявання і асноўныя моманты, якія трэба праверыць.
| Крок | Дзеянне | Праверка ключа |
| 1 | Агледзіце пракладку і пазу | Без дэфектаў, чысты і сухі |
| 2 | Усталюйце пракладку ў пазу | Правільна сядзіць |
| 3 | Выраўнаваць фланцы | Паралельна і па цэнтры |
| 4 | Зацягніце балты ў выглядзе зоркі | Некалькі праходаў, нават крутоўны момант |
| 5 | Канчатковая праверка крутоўнага моманту | Па спецыфікацыі |
На нашым заводзе мы даем падрабязныя інструкцыі па ўсталёўцы з кожнай пракладкай кальцавога злучэння, якую мы пастаўляем. Мы таксама прапануем нашым кліентам навучанне па ўстаноўцы на месцы. Наша тэхнічная група гатовая дапамагчы з любымі пытаннямі па ўсталёўцы. Выконваючы гэтыя працэдуры, нашы кліенты могуць гарантаваць, што іх кальцавыя злучальныя пракладкі забяспечваюць доўгатэрміновую надзейнасць, што вельмі важна для зніжэння незапланаванага тэхнічнага абслугоўвання і вытворчых страт.
Агульны кошт валодання (TCO) пракладкі кальцавога злучэння ўключае першапачатковую цану пакупкі, кошт устаноўкі, кошт тэхнічнага абслугоўвання і кошт адмовы. У той час як першапачатковая цана пакупкі кальцавой пракладкі вышэй, чым мяккай пракладкі, TCO часта ніжэй, таму што пракладка кальцавой шарніра служыць даўжэй і радзей выходзіць з ладу. Адзіны выхад з ладу мяккай пракладкі можа каштаваць страты вытворчасці ў сотні тысяч долараў, у той час як пракладка з кальцавым злучэннем можа прадухіліць гэты збой. У табліцы ніжэй прыводзіцца параўнанне TCO пракладкі кальцавога злучэння і мяккай пракладкі за 10-гадовы перыяд.
| Складнік выдаткаў | Кальцавая пракладка | Мяккая пракладка |
| Пачатковая цана пакупкі (за адзінку) | 50 долараў | 10 долараў |
| Колькасць замен (10 гадоў) | 2 | 6 |
| Агульны кошт пакупкі | 100 долараў | 60 долараў |
| Мантажныя працы (10 гадоў) | 200 долараў | 600 долараў |
| Кошт няўдачы (10 гадоў) | 0 долараў | 50 000 долараў |
| Агульны кошт валодання | 300 долараў | 50 660 долараў |
Табліца паказвае, што TCO пракладкі кальцавога злучэння значна ніжэй, чым у мяккай пракладкі, нягледзячы на больш высокую першапачатковую цану пакупкі. Эканомія адбываецца за кошт памяншэння колькасці замен, меншай працы па мантажы і ліквідацыі выдаткаў на адмовы. Гэта эканамічны аргумент для выкарыстання кальцавых пракладак у прылажэннях з высокім ціскам і высокімі тэмпературамі. Кошт адной адмовы значна перавышае кошт самой пракладкі. У Ningbo Kaxite Sealing Materials Co., Ltd. мы дапамагаем нашым кліентам разлічыць TCO іх рашэнняў для ўшчыльнення. Мы лічым, што кальцавая пракладка з'яўляецца найбольш эканамічна эфектыўным рашэннем для патрабавальных прыкладанняў.
Пытанне 1: Ці можна паўторна выкарыстоўваць пракладку кальцавога злучэння пасля яе сціску?
Адказ: Не, пракладку кальцавога злучэння нельга выкарыстоўваць паўторна. Пасля таго, як пракладка была сціснутая, яна падвяргаецца пластычнай дэфармацыі і зацвярдзела. Паўторнае выкарыстанне не забяспечыць надзейнае ўшчыльненне. Пракладку трэба замяняць пры кожным адкрыцці фланца. Гэта важная практыка бяспекі. У Ningbo Kaxite Sealing Materials Co., Ltd. мы рэкамендуем нашым кліентам захоўваць дастатковы запас запасных пракладак, каб гарантаваць, што ў іх не ўзнікне спакусы паўторна выкарыстоўваць пракладку ў экстраных выпадках.
Пытанне 2: Як выбраць правільны матэрыял для пракладкі кальцавога злучэння?
Адказ: Выбар матэрыялу залежыць ад тэхналагічнай вадкасці, працоўнай тэмпературы і неабходнай каразійнай стойкасці. Для прымянення пры нізкіх тэмпературах, якія не выклікаюць карозіі, дастаткова мяккага жалеза або нізкавугляродзістай сталі. Для большасці нафтаперапрацоўчых і нафтахімічных прымянення рэкамендуецца нержавеючая сталь 304 або 316. Для высокатэмпературных або моцна каразійных прыкладанняў могуць спатрэбіцца экзатычныя сплавы, такія як инконель або манель. Наша тэхнічная каманда можа даць канкрэтныя рэкамендацыі ў залежнасці ад умоў вашага працэсу.
Пытанне 3: У чым розніца паміж кальцавымі пракладкамі тыпу R, RX і BX?
Адказ: тып R - гэта стандартная авальная або васьмікутная пракладка, якая выкарыстоўваецца ў большасці прыкладанняў. Тып RX мае змененую геаметрыю, якая забяспечвае больш эфектыўнае ўшчыльненне пры больш высокім ціску. Тып BX прызначаны для вельмі высокага ціску і мае канструкцыю, якая працуе ад ціску. Кожны тып мае пэўную геаметрыю канаўкі і рэйтынг ціску. Наша фабрыка вырабляе ўсе тры тыпы, і мы можам дапамагчы вам выбраць правільны для вашага прымянення.
Пытанне 4: Як я магу вызначыць, што пракладка кальцавога злучэння была пашкоджана?
Адказ: на пашкоджанай пракладцы кальцавога злучэння могуць быць бачныя драпіны, увагнутасці або карозія. Ён таксама можа быць дэфармаваны не круглым або мець пляскатае папярочны перасек. Пры наяўнасці любога з гэтых прыкмет нельга выкарыстоўваць пракладку. Нават невялікі дэфект можа перашкодзіць пракладцы добра ўшчыльніцца. Перад устаноўкай заўсёды ўважліва правярайце пракладку.
Пытанне 5: Які максімальны ціск пракладкі кальцавога злучэння?
Адказ: максімальны ціск пракладкі кальцавога злучэння залежыць ад тыпу і матэрыялу. Пракладкі тыпу R звычайна разлічаны на 5000 psi (345 бар). Пракладкі тыпу RX разлічаны на 10 000 фунтаў на квадратны дюйм (690 бар). Пракладкі тыпу BX разлічаны на 15 000 фунтаў на квадратны дюйм (1034 бар) або вышэй. Фактычнае намінальнае ціск таксама залежыць ад намінальнага фланца і нагрузкі ніта. Наша фабрыка можа забяспечыць пэўныя паказчыкі ціску для кожнага тыпу пракладкі і матэрыялу.
Пракладка кальцавога злучэння з'яўляецца найважнейшым кампанентам у намаганнях паменшыць незапланаванае абслугоўванне і страты вытворчасці ў прамысловых сістэмах высокага ціску. Яго ўшчыльненне метал-метал, канструкцыя, якая працуе пад ціскам, і ўстойлівасць да выбуху робяць яго самым надзейным рашэннем для ўшчыльнення для патрабавальных прыкладанняў. Выбраўшы правільны матэрыял, належным чынам усталяваўшы пракладку і выконваючы праграму прафілактычнага абслугоўвання, аператары ўстаноўкі могуць практычна ліквідаваць няспраўнасці, звязаныя з пракладкай. У выніку павялічваецца час бесперабойнай працы, меншыя выдаткі на тэхнічнае абслугоўванне і больш бяспечнае працоўнае асяроддзе.
У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка вырабляе кольцавыя пракладкі больш за два дзесяцігоддзі. Мы прапануем поўны спектр стандартных і нестандартных пракладак з розных матэрыялаў. Наша тэхнічная група гатовая дапамагчы з выбарам матэрыялаў, навучаннем па ўсталёўцы і аналізам няспраўнасцей. Мы імкнемся дапамагаць нашым кліентам дасягнуць найвышэйшага ўзроўню надзейнасці і бяспекі ў іх дзейнасці.
Звяжыцеся з Ningbo Kaxite Sealing Materials Co., Ltd. сённякаб даведацца больш пра нашы пракладкі для кальцавых злучэнняў і пра тое, як яны могуць паменшыць незапланаванае абслугоўванне і страты вытворчасці.
