У газаправодзе высокага ціску або гідракрэкінгу нафтаперапрацоўчага завода фланцавыя злучэнні павінны ўтрымліваць вадкасці пад ціскам больш за 400 бар і тэмпературай, якая змяняецца ад навакольнага асяроддзя да вышэй за 500 °C. Пракладка, якая выконвае гэтую функцыю ўшчыльнення, не з'яўляецца мяккім лістом, які сціскаецца. Гэта цвёрдае металічнае кольца — кальцавая пракладка, якая ўшчыльняе з дапамогай механізму, прынцыпова адрознага ад механізму звычайнай пракладкі. Кальцавая пракладка не залежыць ад эластычнасці гумовага або графітавага матэрыялу. Ён абапіраецца на дакладнае прымяненне папярэдняй нагрузкі ніта для забеспячэння кантакту метал-метал паміж пракладкай і канаўкай фланца. Папярэдняя нагрузка ніта - гэта сіла, якая актывізуе герметычнасць пракладкі. Без дастатковай папярэдняй нагрузкі пракладка кальцавога злучэння не будзе ўшчыльняць. Пры празмернай папярэдняй нагрузцы фланец або пракладка могуць быць пашкоджаны. Папярэдняя нагрузка ніта з'яўляецца найважнейшай зменнай, якая вызначае поспех або няўдачу злучэння.
Пытанне аб тым, як папярэдняя нагрузка ніта актывуе прадукцыйнасць ушчыльнення кальцавога злучэння, з'яўляецца пытаннем механікі і матэрыялазнаўства. Папярэдняя нагрузка ніта стварае нагрузку на пракладку, прымушаючы яе адпавядаць канаўцы фланца. Матэрыял пракладкі павінен мець належную цвёрдасць, каб злёгку дэфармавацца і запоўніць мікраскапічныя няроўнасці на паверхні канаўкі. Фланец павінен быць дастаткова трывалым, каб вытрымліваць папярэднюю нагрузку без дэфармацыі. І балты трэба зацягваць кантралявана, каб забяспечыць раўнамернае размеркаванне нагрузкі па кольцы. У гэтым артыкуле будзе разгледжана механіка папярэдняй нагрузкі ніта, канструкцыя пракладкі кальцавога злучэння, роля цвёрдасці пракладкі і практычныя меркаванні для дасягнення надзейнага ўшчыльнення. Мы таксама дамо падрабязныя спецыфікацыі для нашыхКальцавыя злучальныя пракладкіз нашай фабрыкі ў Ningbo Kaxite Sealing Materials Co., Ltd.

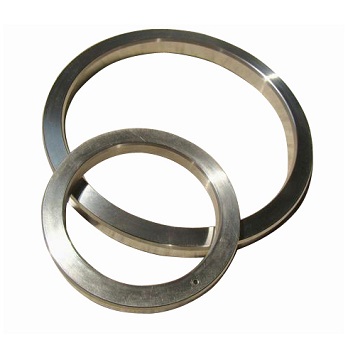

Кальцавая пракладка - гэта металічны ўшчыльняльны элемент, які выкарыстоўваецца ў фланцавых злучэннях высокага ціску і высокай тэмпературы. Як правіла, ён вырабляецца з суцэльнага металічнага кольца з авальным або васьмікутным перасекам. Пракладка прызначана для ўпісвання ў дакладна апрацаваную канаўку на паверхні фланца. Калі фланцы злучаюцца нітамі, пракладка сціскаецца паміж двума канаўкамі, ствараючы ўшчыльненне метал да металу. Механізм ушчыльнення кальцавой пракладкі адрозніваецца ад механізму мяккай пракладкі. Мяккая пракладка ўшчыльняе, прылягаючы да паверхні фланца і запаўняючы мікраскапічныя няроўнасці. Пракладка кальцавога злучэння ўшчыльняе, злёгку дэфармуючы метал і ствараючы лінію кантакту з канаўкай. Кантактнае напружанне на лініі кантакту надзвычай высокае, што стварае ўшчыльненне нават пры вельмі высокім ціску. У табліцы ніжэй прыведзены асноўныя характарыстыкі пракладкі кальцавога злучэння.
| Асаблівасць | Апісанне |
| Матэрыял | Мяккі чыгун, вугляродзістая сталь, нержавеючая сталь, манель, инконель |
| Папярочны разрэз | Авальная або васьмігранная |
| Ўшчыльніцельны механізм | Кантакт лініі метал-метал |
| Намінальны ціск | Да 10000 psi (690 бар) і вышэй |
| Намінальная тэмпература | -200°C да +850°C (у залежнасці ад матэрыялу) |
| Стандарты | API 6A, ASME B16.20 |
У Kaxite наша фабрыка вырабляе кальцавыя стыкавыя пракладкі з розных матэрыялаў і памераў, каб адпавядаць патрабаванням самых патрабавальных прыкладанняў. Мы выкарыстоўваем прэцызійную апрацоўку, каб гарантаваць, што памеры пракладкі дакладныя і аздабленне паверхні правільная. Нашы пракладкі сертыфікаваны па стандартах API 6A і ASME B16.20, што гарантуе, што яны адпавядаюць самым высокім узроўням якасці і надзейнасці.
Папярэдні нацяг балта - гэта нацяжэнне, якое ствараецца ў нітах пры іх зацягванні. Гэта сіла, якая заціскае фланцы разам і сціскае пракладку. Без папярэдняй нагрузкі ніта фланцы не будуць трымацца разам, а пракладка не будзе сціснута. Папярэдняя нагрузка ніта - гэта тое, што актывуе ўшчыльненне пракладкі кальцавога злучэння. Калі балты зацягнуты, сіла папярэдняй нагрузкі перадаецца праз фланцы на пракладку. Пракладка прыціскаецца да пазы, ствараючы кантакт з высокім напружаннем, які ўшчыльняе злучэнне. Велічыня папярэдняй нагрузкі вызначае нагрузку на пракладку, якая, у сваю чаргу, вызначае якасць ушчыльнення. Калі папярэдняя нагрузка занадта нізкая, нагрузка на пасадку будзе недастатковай, і злучэнне будзе працякаць. Калі папярэдняя нагрузка занадта высокая, фланец або пракладка могуць паддацца, што таксама прывядзе да ўцечкі. Для забеспячэння надзейнага ўшчыльнення неабходна старанна разлічваць і кантраляваць папярэдні нацяг балта. Прыведзеная ніжэй табліца ілюструе ўзаемасувязь паміж папярэднім нацягам ніта і нагрузкай на пасадку пракладкі.
| Папярэдняя нагрузка ніта (кН) | Напружанне пры пасадцы пракладкі (МПа) | Прадукцыйнасць герметызацыі |
| 50 | 100 | Недастатковы; верагоднасць уцечкі |
| 100 | 200 | Маргінальны; можа выцячы пад ціскам |
| 150 | 300 | Добра; надзейнае ўшчыльненне |
| 200 | 400 | Выдатна; аптымальная герметызацыя |
| 250 | 500 | Празмернае; рызыка прагіну фланца |
На нашым заводзе мы даем нашым кліентам падрабязныя рэкамендацыі па мацаванні балтоў для нашых пракладак кальцавых злучэнняў. Мы вызначаем неабходную папярэднюю нагрузку ніта, схему зацягвання і патрабаванні да змазкі. Наша каманда інжынераў можа дапамагчы з разлікам правільнага папярэдняга нацягу для вашай канкрэтнай камбінацыі фланца і пракладкі. Пры неабходнасці мы таксама прапануем тэхнічную падтрымку на месцы.
Цвёрдасць кальцавой пракладкі з'яўляецца найважнейшым фактарам яе ўшчыльнення. Пракладка павінна быць дастаткова мяккай, каб злёгку дэфармавацца пад папярэдняй нагрузкай ніта, адпавядаючы канаўцы фланца і ствараючы ўшчыльненне. Аднак ён таксама павінен быць дастаткова цвёрдым, каб супрацьстаяць экструзіі і захоўваць форму пад высокім ціскам. Цвёрдасць пракладкі вызначаецца матэрыялам, з якога яна выраблена. Мяккае жалеза - самы мяккі і найбольш часта выкарыстоўваны матэрыял. Ён падыходзіць для прымянення пры нізкім ціску і нізкай тэмпературы. Вугляродзістая сталь больш цвёрдая і выкарыстоўваецца для больш высокіх ціскаў. Нержавеючая сталь яшчэ больш цвёрдая і забяспечвае ўстойлівасць да карозіі. Манель і инконель выкарыстоўваюцца ў самых складаных умовах, дзе патрабуецца высокая трываласць і ўстойлівасць да карозіі. У прыведзенай ніжэй табліцы прыведзены вынікі цвёрдасці і тыповыя прымянення звычайных матэрыялаў для пракладкі кальцавых злучэнняў.
| Матэрыял | Цвёрдасць (HB) | Максімальны ціск (бар) | Тыповае прымяненне |
| Мяккае жалеза | 90 - 120 | 100 | Вада нізкага ціску, пара |
| Вугляродзістай сталі | 120 - 150 | 250 | Нафта і газ, агульнапрамысл |
| Нержавеючая сталь 304 | 150 - 180 | 400 | Хімічная, нафтахімічная |
| Нержавеючая сталь 316 | 150 - 180 | 400 | Каразійныя асяроддзя |
| Манель | 150 - 200 | 500 | Вада марская, высокая тэмпература |
| Інконель | 180 - 250 | 690 | Высокая тэмпература, высокі ціск |
УNingbo Kaxite Sealing Materials Co., Ltd., мы вырабляем кальцавыя пракладкі з усіх гэтых матэрыялаў. Мы таксама прапануем шэраг узроўняў цвёрдасці кожнага матэрыялу для розных прымянення. Наша каманда інжынераў можа дапамагчы вам выбраць правільны матэрыял і цвёрдасць для вашых канкрэтных патрабаванняў.
Канаўка фланца - гэта паглыбленая вобласць на паверхні фланца, у якую змяшчаецца пракладка кальцавога злучэння. Памеры і аздабленне паверхні канаўкі маюць вырашальнае значэнне для ўшчыльнення пракладкі. Паза павінна быць апрацавана з дакладнымі допускамі, каб пераканацца, што пракладка правільна ўстаноўлена і што кантактнае напружанне з'яўляецца раўнамерным. Кут пазы, глыбіня пазы і шырыня пазы ўплываюць на прадукцыйнасць герметызацыі. Паверхня канаўкі павінна быць дастаткова гладкай, каб пракладка магла дэфармавацца і запоўніць мікраскапічныя няроўнасці, але не настолькі гладкай, каб пракладка не магла схапіцца за паверхню. У табліцы ніжэй прыведзены асноўныя параметры канавак для стандартных кольцавых пракладак.
| Параметр | Спецыфікацыя | Важнасць |
| Кут канаўкі | 23° ± 1° (авал); 23° ± 1° (васьмікутнік) | Забяспечвае правільнае сядзенне і кантакт |
| Глыбіня пазы | Згодна з API 6A / ASME B16.20 | Гарантуе поўную фіксацыю пракладкі |
| Шырыня пазы | Згодна з API 6A / ASME B16.20 | Забяспечвае пасадку пракладкі без празмернага зазору |
| Аздабленне паверхні (Ra) | 1,6 - 3,2 мкм | Дазваляе пракладцы захоплівацца і ўшчыльняцца |
| Пляскатасць | 0,05 мм на 100 мм | Забяспечвае раўнамернае кантактнае напружанне |
На нашым заводзе мы можам забяспечыць тэхнічную падтрымку па канструкцыі і апрацоўцы канаўкі фланца. Мы таксама прапануем паслугі праверкі канаўкі, каб пераканацца, што канаўка адпавядае патрабаванням дзеючага стандарту. Гэта важна, таму што зношаная або пашкоджаная канаўка можа перашкодзіць належнаму ўшчыльненню нават новай пракладкі.
Разлік папярэдняй нагрузкі ніта з'яўляецца найважнейшым этапам у распрацоўцы і зборцы злучэння з пракладкай кальцавога злучэння. Папярэдняя нагрузка павінна быць дастатковай, каб стварыць неабходнае націсканне на пракладку, але не настолькі высокай, каб яна саступала фланец або балты. Разлік улічвае напружанне пры пасадцы пракладкі, памеры фланца, памер балта і матэрыял, а таксама працоўны ціск і тэмпературу. Папярэдняя нагрузка звычайна разлічваецца з выкарыстаннем кодэкса ASME для катлоў і сасудаў пад ціскам або эквівалентнага стандарту. Пасля таго, як папярэдняя нагрузка разлічана, яе неабходна прыкласці да нітаў кантраляваным чынам. Звычайна гэта робіцца з дапамогай дынамаметрычнага ключа або гідраўлічнага нацяжніка. Для раўнамернага размеркавання нагрузкі неабходна выконваць схему зацяжкі. У табліцы ніжэй прыведзены асноўныя этапы прымянення папярэдняй нагрузкі ніта.
| Крок | Дзеянне | Прызначэнне |
| 1 | Ачысціце і агледзіце фланец і канаўку | Пераканайцеся ў адсутнасці смецця або пашкоджанняў |
| 2 | Вышмаруйце балты і паверхні гаек | Паменшыце трэнне і забяспечце пастаянную папярэднюю нагрузку |
| 3 | Зацягніце балты ў выглядзе зоркі да 30% зададзенага крутоўнага моманту | Усталюйце пракладку і сумясціце фланцы |
| 4 | Зацягніце балты ў выглядзе зоркі да 60% зададзенага крутоўнага моманту | Паступова сціскайце пракладку |
| 5 | Зацягніце балты ў выглядзе зоркі да 100% мэтавага крутоўнага моманту | Дасягнуць канчатковай папярэдняй нагрузкі |
| 6 | Праверце крутоўны момант праз 24 гадзіны | Кампенсуйце поўзанне і расслабленне |
У Ningbo Kaxite Sealing Materials Co., Ltd. мы прадстаўляем нашым кліентам падрабязныя працэдуры мацавання балтамі для нашых пракладак кальцавых злучэнняў. Мы таксама прапануем навучанне і падтрымку на месцы, каб гарантаваць правільнае прымяненне папярэдняй нагрузкі. Наша мэта складаецца ў тым, каб дапамагчы нашым кліентам атрымаць надзейнае ўшчыльненне кожны раз.
Асноўныя характарыстыкі пракладкі кальцавога злучэння ўключаюць памер пракладкі, клас ціску, матэрыял, тып папярочнага перасеку і цвёрдасць. У табліцы ніжэй прадстаўлены кароткі змест тыповых спецыфікацый для нашых пракладак кальцавых злучэнняў.
| Спецыфікацыя | Дыяпазон | Заўвагі |
| Памер | ад 1/2" да 36" | Згодна з API 6A / ASME B16.20 |
| Клас ціску | Клас 150 да класа 2500 | Таксама ціск API 6A |
| Матэрыял | Мяккае жалеза, вугляродзістая сталь, SS304, SS316, манель, інконель | Выбіраецца па заяўцы |
| Тып перасеку | Авальная (R), васьмікутная (RX), высокапрадукцыйная (BX) | Выбіраецца на аснове ціску і канаўкі |
| Цвёрдасць | Па стандарту матэрыялу | Выбіраецца ў залежнасці ад матэрыялу фланца |
| Аздабленне паверхні | Ra 1,6 - 3,2 мкм | Забяспечвае правільнае сядзенне |
| Стандарты | API 6A, ASME B16.20, DIN 2693 | Адпаведнасць міжнародным стандартам |
На нашым заводзе мы вырабляем кальцавыя стыкавыя пракладкі ў адпаведнасці з гэтымі спецыфікацыямі і іншым. Мы можам наладзіць пракладку ў адпаведнасці з канкрэтнымі патрабаваннямі праекта, уключаючы спецыяльныя матэрыялы, спецыяльныя памеры і спецыяльныя папярочныя перасекі. Наша каманда інжынераў можа дапамагчы ў працэсе адбору і прадаставіць падрабязныя тэхнічныя дадзеныя для вашага праекта.
Пытанне 1: якая рэкамендаваная папярэдняя нагрузка ніта для пракладкі кальцавога злучэння?
Адказ: рэкамендаваны папярэдні нацяг балта залежыць ад памеру пракладкі, класа ціску, матэрыялу пракладкі і матэрыялу фланца. Звычайна ён разлічваецца з выкарыстаннем кодэкса ASME для катлоў і сасудаў пад ціскам або эквівалентнага стандарту. Папярэдняя нагрузка павінна быць дастатковай, каб стварыць неабходнае напружанне на пракладку без дэфармацыі фланца або нітаў. Кампанія Ningbo Kaxite Sealing Materials Co., Ltd. дае падрабязныя рэкамендацыі па мацаванні нітаў для кожнай з нашых пракладак кальцавога злучэння.
Пытанне 2: Ці можна паўторна выкарыстоўваць пракладку кальцавога злучэння?
Адказ: увогуле, пракладку кальцавога злучэння нельга выкарыстоўваць паўторна. Калі пракладка сціскаецца, яна пластычна дэфармуецца, каб адпавядаць канаўцы. Гэтая дэфармацыя з'яўляецца пастаяннай, і пракладка не верне сваю першапачатковую форму. Паўторнае выкарыстанне пракладкі кальцавога злучэння можа прывесці да ўцечкі, таму што пракладка не будзе ўшчыльняць належным чынам другі раз. Прамысловым стандартам з'яўляецца замена пракладкі пры кожным адкрыцці злучэння. Наша фабрыка рэкамендуе выкарыстоўваць новую пракладку для кожнай зборкі.
Пытанне 3: У чым розніца паміж авальнай і васьміграннай кальцавой пракладкай?
Адказ: авальная пракладка (тып R) мае закруглены папярочны перасек і выкарыстоўваецца ў стандартных прылажэннях. Васьмікутная пракладка (тыпу RX) мае папярочны перасек з плоскімі бакамі, што забяспечвае больш эфектыўнае ўшчыльненне пры больш высокім ціску. Васьмікутная пракладка патрабуе іншага дызайну канаўкі, чым авальная пракладка. Выбар паміж імі залежыць ад класа ціску і канаўкі фланца. Наша каманда інжынераў можа дапамагчы вам выбраць правільны тып для вашага прыкладання.
Пытанне 4: Як даведацца, ці працякае мая кальцавая пракладка?
Адказ: прыкметы ўцечкі пракладкі кальцавога злучэння ўключаюць бачную вадкасць або газ, які выцякае з злучэння, падзенне ціску ў сістэме і наяўнасць шыпячага гуку. Пры падазрэнні на працёк неабходна неадкладна разгерметызаваць злучэнне і агледзець яго. Пракладку трэба замяніць, а пазу фланца агледзець на наяўнасць пашкоджанняў. Уцечкі могуць быць небяспечнымі, асабліва пры працы з высокім ціскам або таксічнымі рэчывамі, таму іх ніколі нельга ігнараваць.
Пытанне 5: Якая правільная схема зацягвання для фланца пракладкі кальцавога злучэння?
Адказ: правільная схема зацягвання - гэта зоркавая схема, дзе балты зацягваюцца ў перакрыжаванай паслядоўнасці. Балты трэба закручваць у некалькі этапаў, як правіла, на 30%, 60% і 100% ад мэтавага крутоўнага моманту. Гэта гарантуе, што пракладка сціскаецца раўнамерна і што фланцы застаюцца паралельнымі. Пасля першапачатковага зацягвання крутоўны момант трэба праверыць праз 24 гадзіны, каб кампенсаваць паўзучасць і расслабленне. У Ningbo Kaxite Sealing Materials Co., Ltd. мы прапануем падрабязныя працэдуры зацягвання нашых пракладак кальцавых злучэнняў.
Папярэдняя нагрузка ніта - гэта сіла, якая актывуе ўшчыльненне пракладкі кальцавога злучэння. Без дастатковай папярэдняй нагрузкі пракладка не можа дэфармавацца і стварыць кантакт з высокім напружаннем, які неабходны для герметызацыі злучэнняў пад высокім ціскам і высокай тэмпературай. Для забеспячэння надзейнага ўшчыльнення неабходна старанна разлічваць, прымяняць і кантраляваць папярэдні нацяг балта. Матэрыял пракладкі, канаўка фланца і працэдура мацавання - усе гуляюць ролю ў якасці ўшчыльнення. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка валодае ведамі і вопытам вытворчасці пракладак для кальцавых злучэнняў, якія адпавядаюць самым высокім патрабаванням. Мы выкарыстоўваем высакаякасныя матэрыялы, дакладныя апрацоўкі і строгія выпрабаванні, каб гарантаваць, што кожная пракладка, якую мы вырабляем, забяспечвае надзейную працу. Мы таксама забяспечваем комплексную тэхнічную падтрымку, каб дапамагчы нашым кліентам атрымаць паспяховую пячатку.
Незалежна ад таго, распрацоўваеце вы новую сістэму высокага ціску або падтрымліваеце існуючую, мы запрашаем вас звязацца з нашай тэхнічнай камандай, каб абмеркаваць вашыя патрабаванні. Мы можам даць тэхнічныя характарыстыкі прадукту, рэкамендацыі па мацаванні нітаў і падтрымку на месцы. Наша імкненне да якасці і задаволенасці кліентаў зрабіла нас надзейным партнёрам для ўшчыльнення па ўсім свеце.
Звяжыцеся з Ningbo Kaxite Sealing Materials Co., Ltd. сённякаб абмеркаваць вашыя патрабаванні да пракладкі кальцавога злучэння і даведацца, як наша прадукцыя можа забяспечыць надзейнае ўшчыльненне ў самых патрабавальных прыкладаннях.
