У высокатэмпературных прамысловых прымяненнях, такіх як нафтахімічныя заводы, электрастанцыі і цеплаабменнікі, стандартныя пракладкі часта выходзяць з ладу з-за тэрмічнай дэградацыі, паслаблення паўзучасці або страты пругкасці. Металічныя зубчастыя пракладкі, аднак, спецыяльна распрацаваны, каб атрымаць поспех у гэтых складаных умовах. Але што робіць іх такімі прыдатнымі для высокіх тэмператур? Адказ крыецца ў іх унікальным дызайне і выбары матэрыялаў. Металічная зубчастая пракладка складаецца з металічнага стрыжня (звычайна з нержавеючай сталі або сплаву з высокім утрыманнем нікеля) з канцэнтрычнымі зубцамі (пазамі) на абедзвюх гранях і часта з мяккага абліцавальнага матэрыялу, такога як графіт або PTFE, які наносіцца на зубцы. Металічны стрыжань забяспечвае механічную трываласць і тэрмічную стабільнасць, у той час як зубцы канцэнтруюць сілу ўшчыльнення ў вузкую паласу, ствараючы высокія адзінкавыя нагрузкі, якія прымаюць рух фланца і цеплавы цыкл. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка вырабляе зубчастыя пракладкі больш за 20 гадоў, і мы пацвердзілі іх характарыстыкі пры тэмпературах ад -200°C да 850°C, у залежнасці ад выкарыстоўваных матэрыялаў.
Прыдатнасць металічных зубчастых пракладак для высокіх тэмператур абумоўлена чатырма ключавымі фактарамі: выкарыстаннем металічных сплаваў, устойлівых да высокіх тэмператур (напрыклад, нержавеючая сталь 316L, Inconel 625 або Hastelloy C276), прымяненнем тэрмаўстойлівага абліцавальнага матэрыялу (пашыраны графіт або слюда), кантраляваным сцісканнем і аднаўленнем зубчастай канструкцыі і мінімальным цеплавым пашырэннем неадпаведнасць матэрыялаў пракладкі і фланца. У адрозненне ад мяккіх пракладак (напрыклад, з гумы або PTFE), якія размягчаюцца, паўзуць або акісляюцца пры падвышаных тэмпературах, металічны стрыжань зубчастай пракладкі захоўвае сваю форму і сілу ўшчыльнення. Зубцы пры сцісканні ўтвараюць шэраг шчыльных герметычных ліній, якія эфектыўна блакуюць шляхі ўцечкі нават пры сур'ёзных цеплавых цыклах. У гэтым поўным артыкуле мы разбяром матэрыялазнаўства, геаметрыю канструкцыі і эксплуатацыйныя характарыстыкі, якія робяць металзубчастыя пракладкіпераважны выбар для высокатэмпературнай герметызацыі. Мы таксама дамо падрабязныя тэхнічныя характарыстыкі, рэкамендацыі па ўжыванні і даныя аб рэальных характарыстыках, атрыманыя з багатага вопыту нашай фабрыкі.
Асновай любой высокатэмпературнай зубчастай пракладкі з'яўляецца яе металічны стрыжань. У адрозненне ад арганічных або эластамерных матэрыялаў, якія раскладаюцца або акісляюцца пры адносна нізкіх тэмпературах (звычайна ніжэй за 200-250°C), высокаэфектыўныя металічныя сплавы захоўваюць свае механічныя ўласцівасці і ўстойлівасць да карозіі пры тэмпературах да 850°C і нават вышэй. УNingbo Kaxite Sealing Materials Co., Ltd., мы прапануем асартымент матэрыялаў металічнага стрыжня, кожны з якіх выбраны ў адпаведнасці са сваімі спецыфічнымі тэмпературнымі і каразійнымі характарыстыкамі. Для большасці высокатэмпературных прымянення мы рэкамендуем аўстэнітныя нержавеючыя сталі (напрыклад, 304, 316L) для тэмператур да 600°C і сплавы на аснове нікеля (Inconel 625, Incoloy 825) для тэмператур да 850°C або ў моцна каразійных асяроддзях. Металічны стрыжань забяспечвае структурную цэласнасць, неабходную для падтрымання напружання пракладкі пад нагрузкай ніта фланца, нават калі фланец і пракладка падвяргаюцца цеплавому пашырэнню.
Асноўныя ўласцівасці матэрыялаў металічнага стрыжня, якія выкарыстоўваюцца ў нашых зубчастых пракладках:
Выбар матэрыялу металічнага стрыжня мае вырашальнае значэнне для дасягнення патрэбнага тэрміну службы. Напрыклад, у прымяненні на нафтаперапрацоўчым заводзе з працоўнымі тэмпературамі 500°C і агрэсіўным тэхналагічным асяроддзем, якое змяшчае злучэнні серы, мы б вызначылі ядро Inconel 625, якое забяспечвае выключную ўстойлівасць як да акіслення, так і да сульфидации. У параправодзе электрастанцыі, які працуе пры тэмпературы 540°C, часта дастаткова стрыжня з нержавеючай сталі 316L з графітавай абліцоўкай. Наша фабрыка праводзіць строгі аналіз матэрыялу для кожнага прымянення з улікам працоўнай тэмпературы, ціску і карозійнай асяроддзя, каб рэкамендаваць аптымальны металічны стрыжань. Мы таксама праводзім металургічныя выпрабаванні, уключаючы аналіз на цвёрдасць, трываласць на расцяжэнне і памер зярністасці, кожнай партыі металічнага стрыжня, каб пераканацца ў адпаведнасці са спецыфікацыямі ASTM.
Каб праілюстраваць практычную розніцу, разгледзім прыклад з нафтахімічнага завода, які выкарыстоўваў пракладку стрыжня з вугляродзістай сталі пры тэмпературы 550°C. Пракладка выйшла з ладу праз 6 месяцаў з-за акіслення і страты таўшчыні. Пасля пераходу на нашу зубчастую пракладку з нержавеючай сталі 316L з графітавай пакрыццём тэрмін службы пракладкі павялічыўся больш чым да 4 гадоў без вымернай страты герметычнасці. Такая даўгавечнасць непасрэдна выяўляецца ў скарачэнні адключэнняў на тэхнічнае абслугоўванне, павышэнні бяспекі ўстаноўкі і зніжэнні агульных эксплуатацыйных выдаткаў. Наша фабрыка ў Kaxite падтрымлівае шырокую базу даных прадукцыйнасці матэрыялу, што дазваляе нам выбраць аптымальны металічны стрыжань для кожнага прымянення пры высокіх тэмпературах.

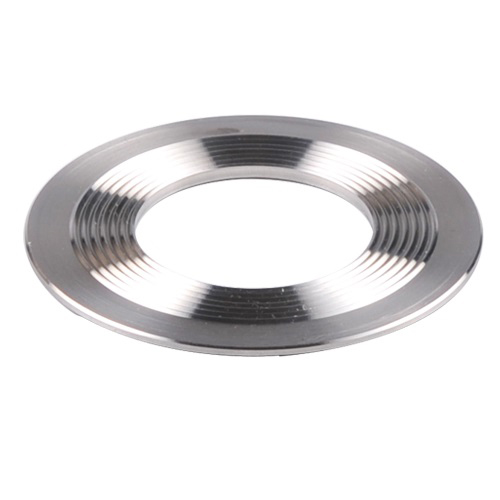

Зубчастая (або рыфляваная) канструкцыя металічных зубчастых пракладак - гэта не проста структурная асаблівасць - гэта ключавы фактар, які забяспечвае высокатэмпературную герметызацыю. Канцэнтрычныя зубцы на гранях пракладкі выконваюць некалькі функцый: яны канцэнтруюць нагрузку ніта ў вузкія акружныя паласы, ствараючы высокія ўшчыльняльныя напружання (да 500-700 МПа), якія ўваходзяць у паверхню фланца і забяспечваюць эфектыўнае ўшчыльненне. Яны таксама дазваляюць радыяльнае пашырэнне і звужэнне пракладкі падчас цеплавога цыклу, не выклікаючы празмернага паслаблення напружання. Акрамя таго, зубцы дзейнічаюць як некалькі незалежных герметызуючых бар'ераў, так што, калі адзін зубчык парушаны, суседнія зубцы па-ранейшаму захоўваюць герметычнасць. Гэта рэзерваванне асабліва каштоўна ў прылажэннях з высокімі тэмпературамі, дзе цеплавыя цыклы могуць выклікаць рух фланца і пракладкі.
Асноўныя асаблівасці зубчастай канструкцыі ў нашых зубчастых пракладках, якія павышаюць прадукцыйнасць:
Наша фабрыка праводзіць шырокія выпрабаванні для аптымізацыі геаметрыі зубцоў для розных прыкладанняў. Мы пратэставалі глыбіню зубцоў ад 0,15 мм да 0,3 мм і крок (адлегласць паміж зубцамі) ад 1,0 мм да 2,0 мм, каб вызначыць аптымальнае спалучэнне для пэўных дыяпазонаў тэмператур і ціску. Наша стандартная зубчастая пракладка мае глыбіню зубцоў 0,25 мм і крок 1,5 мм, якія, як мы выявілі, забяспечваюць найлепшы баланс ушчыльнення і ўстойлівасці да пашкоджанняў ад раздушвання. Мы таксама прапануем опцыю "тонкіх зубцоў" з крокам 1,0 мм для прыкладанняў, якія патрабуюць вельмі нізкіх узроўняў уцечкі, такіх як вакуумнае абслугоўванне або апрацоўка таксічных газаў.
Рэальны прыклад награвальніка сыравіны на нафтаперапрацоўчым заводзе, які працуе пры тэмпературы 480°C і мае сутачныя цеплавыя цыклы, дэманструе каштоўнасць зубчастай канструкцыі. Арыгінальныя плоскія графітавыя пракладкі выйшлі з ладу на працягу 3 месяцаў з-за моцнага расслаблення і выбуху. Пасля ўстаноўкі нашых зубчастых пракладак з стрыжнем 316L і графітавай абліцоўкай тэрмін службы павялічыўся да 3 гадоў. Інжынер завода адзначыў, што зубчастыя пракладкі захоўваюць сваю герметычнасць нават пасля таго, як фланцы больш за 100 разоў змяняліся ад тэмпературы навакольнага асяроддзя да 480°C, што пацвярджае здольнасць канструкцыі прыстасоўвацца да цеплавога руху. У Ningbo Kaxite Sealing Materials Co., Ltd., мы працягваем удасканальваць нашу геаметрыю зубцоў і абліцавальныя матэрыялы, каб задаволіць растучыя патрабаванні прымянення высокатэмпературнай герметызацыі.
Ningbo Kaxite Sealing Materials Co., Ltd. вырабляе шырокі асартымент зубчастых пракладак для прымянення пры высокіх тэмпературах, высокім ціску і каразіі. Наша прадукцыя ўключае ў сябе стандартныя і нестандартныя памеры, з рознымі матэрыяламі металічнага стрыжня і абліцавальных матэрыялаў. У табліцы ніжэй прыведзены асноўныя тэхнічныя характарыстыкі нашых самых папулярных мадэляў зубчастых пракладак, якія шырока выкарыстоўваюцца ў нафтахімічнай, энергетычнай і нафтаперапрацоўчай прамысловасці па ўсім свеце. Наша фабрыка можа вырабляць пракладкі дыяметрам ад 10 мм да 5000 мм і таўшчынёй ад 2 мм да 6 мм у адпаведнасці з патрабаваннямі канкрэтнага праекта.
| мадэль | Асноўны матэрыял | Абліцавальны матэрыял | Дыяпазон тэмператур (°C) | Максімальны ціск (бар) | Глыбіня зубцоў (мм) | Таўшчыня (мм) | Хуткасць уцечкі (мл/мін) |
| КС-304-Г | Нержавеючая сталь 304 | Пашыраны графіт | -200 да 550 | 350 | 0.25 | 2.0, 3.0 | < 0,05 |
| КС-316Л-Г | Нержавеючая сталь 316L | Пашыраны графіт | -200-600 | 400 | 0.25 | 2.0, 3.0 | < 0,03 |
| KS-316L-PTFE | Нержавеючая сталь 316L | PTFE (для агрэсіўных асяроддзяў) | -200 да 260 | 300 | 0.20 | 2.0, 3.0 | < 0,02 |
| KS-IN625-G | Инконель 625 | Пашыраны графіт | -200 да 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| KS-HC276-G | Hastelloy C276 | Пашыраны графіт | -200 да 850 | 500 | 0.25 | 2,5, 3,5 | < 0,02 |
| КС-316Л-М | Нержавеючая сталь 316L | Слюда (ізаляцыя высокай тэмпературы) | -200 да 650 | 400 | 0.20 | 2,5, 3,5 | < 0,04 |
У дадатак да стандартных прапаноў, наша фабрыка прапануе шэраг нестандартных варыянтаў для вырашэння канкрэтных задач пры высокіх тэмпературах. Мы прапануем зубчастыя пракладкі з «гнуткім» стрыжнем (напрыклад, гафрыраваны металічны стрыжань) для прыкладанняў, якія патрабуюць большай сціскальнасці, або з зубчастым «кулачковым профілем» для няроўных паверхняў фланца. Мы таксама можам нанесці на абліцоўванне антыпрыгарнае пакрыццё (напрыклад, PTFE або нікель), каб прадухіліць прыліпанне пракладкі да фланцаў, што асабліва важна для балтавых злучэнняў, якія патрабуюць перыядычнай разборкі.
Кантроль якасці мае першараднае значэнне ў нашым вытворчым працэсе. Кожная зубчастая пракладка правяраецца на аднастайнасць глыбіні зубцоў з дапамогай аптычнага вымярэння, на плоскасць з дапамогай гранітнай паверхні і на візуальныя дэфекты пры моцным асвятленні. Мы таксама праводзім тэст на герметычнасць геліем на выпадковых пробах з кожнай партыі, дасягаючы хуткасці ўцечкі ніжэй за 10^-6 мбар·л/с для крытычна важных прымянення. Наша фабрыка ў Ningbo Kaxite Sealing Materials Co., Ltd. дае падрабязную справаздачу аб выпрабаваннях з кожным заказам, уключаючы сертыфікаты матэрыялаў, вынікі праверкі памераў і даныя аб хуткасці ўцечкі. Гэтая празрыстасць і імкненне да якасці гарантуюць, што нашы зубчастыя пракладкі забяспечваюць прадукцыйнасць і надзейнасць, неабходныя ў асяроддзі з высокімі тэмпературамі.
Нават найлепша распрацаваная зубчастая пракладка можа заўчасна выйсці з ладу, калі яе не ўсталяваць і не абслугоўваць належным чынам. Прымяненне пры высокіх тэмпературах стварае унікальныя праблемы пры ўсталёўцы пракладкі: трэба ўлічваць цеплавое пашырэнне, неабходна дакладна кантраляваць крутоўны момант нітаў, каб пазбегнуць празмернага або недастатковага сціску, а пракладка і фланцы не павінны ўтрымліваць забруджванняў, якія могуць выклікаць акісленне або хімічнае ўздзеянне пры павышаных тэмпературах. У Ningbo Kaxite Sealing Materials Co., Ltd. мы распрацавалі поўнае кіраўніцтва па ўстаноўцы і тэхнічным абслугоўванні, заснаванае на дзесяцігадовым вопыце працы. Выкананне гэтых рэкамендацый можа падоўжыць тэрмін службы зубчастых пракладак на 50-100 працэнтаў, што значна зніжае выдаткі на тэхнічнае абслугоўванне ўстаноўкі і незапланаваныя адключэнні.
Асноўныя практыкі ўстаноўкі і тэхнічнага абслугоўвання зубчастых пракладак пры высокіх тэмпературах:
Тэматычны прыклад з электрастанцыі ў Еўропе ілюструе ўплыў правільнай ўстаноўкі. Завод сутыкаўся з частымі паломкамі зубчастых пракладак на перагрэтай параправодзе (550°C, 120 бар). Аналіз паказаў, што няспраўнасці былі абумоўлены нераўнамерным момантам кручэння нітаў і няправільнай падрыхтоўкай паверхні фланца. Пасля выканання нашых рэкамендацый па ўсталёўцы, уключаючы ачыстку паверхні, адкалібраваныя інструменты з крутоўным момантам і працэдуру паўторнага награвання, тэрмін службы пракладкі павялічыўся ў сярэднім з 8 месяцаў да больш чым 4 гадоў. Дырэктар завода паведаміў, што кошт праграмы ўстаноўкі быў меншы, чым кошт аднаго незапланаванага адключэння, падкрэсліўшы акупнасць інвестыцый у правільную практыку ўстаноўкі.
Наша фабрыка прапануе навучанне на месцы і кантроль за мантажом для важных праектаў. Мы таксама прапануем калькулятар паўторнага крутоўнага моманту, які ўлічвае ўдзельныя каэфіцыенты цеплавога пашырэння матэрыялаў фланца і пракладкі, каб вызначыць аптымальны інтэрвал паўторнага крутоўнага моманту. Акрамя таго, мы рэкамендуем захоўваць зубчастыя пракладкі ў чыстым, сухім асяроддзі, удалечыні ад агрэсіўнай атмасферы, і выкарыстоўваць іх на працягу тэрміну прыдатнасці (звычайна 2 гады для пракладак з графітавым пакрыццём). Прытрымліваючыся гэтых перадавых практык, аператары ўстаноўкі могуць максымізаваць прадукцыйнасць і тэрмін службы сваіх зубчастых пракладак пры высокіх тэмпературах.
Пытанне 1: Ці можна паўторна выкарыстоўваць металічныя зубчастыя пракладкі пасля ўздзеяння высокіх тэмператур?
Адказ: у цэлым мы не рэкамендуем паўторна выкарыстоўваць зубчастыя пракладкі пасля таго, як яны былі ў эксплуатацыі, асабліва пры высокіх тэмпературах. Абліцавальны матэрыял (графіт або лушчак) пры першапачатковым сціску падвяргаецца пластычнай дэфармацыі, якая не можа быць цалкам адноўлена. Паўторнае выкарыстанне пракладкі можа прывесці да недастатковага напружання ўшчыльнення і павелічэння рызыкі ўцечкі. Аднак у некаторых выпадках пры нізкім ціску і тэмпературы візуальны агляд можа дазволіць паўторнае выкарыстанне, калі на абліцавальным матэрыяле няма пашкоджанняў. Для высокатэмпературных работ мы заўсёды рэкамендуем выкарыстоўваць новую зубчастую пракладку для забеспячэння надзейнай герметычнасці. Наша фабрыка прадастаўляе паслугі па аднаўленні металічных пракладак стрыжня, у якіх абліцавальны матэрыял можна замяніць, але стрыжань неабходна праверыць на прадмет дэфармацыі або карозіі.
Пытанне 2: Якая максімальная рабочая тэмпература для металічнай зубчастай пракладкі з графітавай пакрыццём?
Адказ: максімальная працяглая працоўная тэмпература для зубчастай пракладкі з пашыраным графітавым пакрыццём залежыць ад навакольнага асяроддзя. У акісляльнай атмасферы (паветры) максімальная тэмпература звычайна складае 550°C, так як графіт пачне акісляцца пры больш высокіх тэмпературах. У інэртнай або аднаўленчай атмасферы графіт можна выкарыстоўваць пры тэмпературы да 850°C. Для тэмператур вышэй за 550°C ва ўмовах акіслення мы рэкамендуем выкарыстоўваць пакрыццё з слюды або ўшчыльненне метал-метал (без абліцоўвання) для нашых зубчастых пракладак. Наша фабрыка прадастаўляе падрабязныя дыяграмы тэмператур для кожнага абліцавальнага матэрыялу, каб дапамагчы вам выбраць прыдатны варыянт для вашага канкрэтнага асяроддзя.
Пытанне 3: Як металічныя зубчастыя пракладкі параўноўваюцца са спіральна накручанымі пракладкамі для прымянення пры высокіх тэмпературах?
Адказ: як зубчастыя пракладкі, так і спіральныя пракладкі выдатна падыходзяць для прымянення пры высокіх тэмпературах, але яны маюць розныя характарыстыкі. Зубчастыя пракладкі забяспечваюць больш герметычнае ўшчыльненне пры больш высокіх тэмпературах і менш схільныя да расхіствання намоткі пры цеплавых цыклах. Яны таксама маюць больш высокую ўстойлівасць да выдзімання і лягчэй ўсталёўваюцца на няроўныя фланцы. З іншага боку, спіральныя пракладкі больш гнуткія і могуць прыстасавацца да большага зруху фланца. Наша фабрыка ў Ningbo Kaxite Sealing Materials Co., Ltd. рэкамендуе зубчастыя пракладкі для крытычных работ пры высокіх тэмпературах і высокіх цісках, дзе надзейнасць мае першараднае значэнне, і спіральныя пракладкі для менш патрабавальных прымянення, дзе пашкоджанне фланца выклікае заклапочанасць.
Пытанне 4: Ці можна выкарыстоўваць металічныя зубчастыя пракладкі ў вакуумных службах пры высокіх тэмпературах?
Адказ: Так, зубчастыя пракладкі падыходзяць для вакуумных работ пры высокіх тэмпературах пры ўмове, што абліцавальны матэрыял устойлівы ва ўмовах вакууму (напрыклад, графіт або слюда). Металічны стрыжань забяспечвае неабходную структурную цэласнасць, каб вытрымліваць знешні атмасферны ціск, а зубцы забяспечваюць герметычнасць нават пры нізкім унутраным ціску. Для прымянення ў вакууме мы рэкамендуем дробны крок зубцоў (1,0 мм) і высакаякаснае графітнае пакрыццё з нізкімі характарыстыкамі выдзялення газаў. Наша фабрыка паставіла зубчастыя пракладкі для высокатэмпературных вакуумных печаў, якія працуюць пры 800°C і 10^-5 мбар, з выдатнымі вынікамі.
Пытанне 5: Якія сертыфікаты мае металічныя зубчастыя пракладкі Ningbo Kaxite Sealing Materials Co., Ltd.?
Адказ: Нашы зубчастыя пракладкі вырабляюцца ў адпаведнасці са стандартамі ISO 9001:2015 (кіраванне якасцю) і ISO 14001:2015 (экалагічны менеджмент). Мы таксама маем сертыфікат TA-Luft (VDI 2440) для пракладак з нізкім узроўнем выкідаў і выконваем патрабаванні ASME B16.20 і API 607 па пажарнай бяспецы. Нашы пракладкі правяраюцца незалежнымі лабараторыямі іншых вытворцаў на адпаведнасць стандартам ASTM, у тым ліку ASTM F112 на ўцечку і ASTM F36 на сціскальнасць. Мы даем поўны набор сертыфікатаў выпрабаванняў і прасочваемасць матэрыялаў з кожнай адпраўкай, забяспечваючы поўную адпаведнасць самым строгім міжнародным стандартам.
Прыдатнасць металічных зубчастых пракладак для высокатэмпературных асяроддзяў падмацоўваецца іх надзейным выбарам матэрыялаў, геніяльнай зубчастай геаметрыяй і праверанай прадукцыйнасцю пры тэмпературным цыкле. Металічны стрыжань забяспечвае неабходную трываласць і тэрмічную ўстойлівасць, абліцавальныя матэрыялы (графіт або лушчак) забяспечваюць адпаведнасць і хімічную ўстойлівасць, а зубцы ствараюць мноства ўшчыльняючых ліній з высокім напружаннем, якія захоўваюць цэласнасць, нягледзячы на рух фланца і расслабленне ніта. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка ўдасканальвала вытворчасць зубчастых пракладак на працягу двух дзесяцігоддзяў, прапаноўваючы шырокі спектр матэрыялаў і канфігурацый для задавальнення патрабаванняў самых цяжкіх прымянення пры высокіх тэмпературах. Наша прыхільнасць якасці, інавацыям і падтрымцы кліентаў гарантуе, што нашы пракладкі забяспечваюць надзейную і даўгавечную герметызацыю на нафтаперапрацоўчых заводах, электрастанцыях і прадпрыемствах хімічнай перапрацоўкі па ўсім свеце.
Вы сутыкнуліся са складанай задачай высокатэмпературнай герметызацыі?Звяжыцеся з Ningbo Kaxite Sealing Materials Co., Ltd. сённядля поўнай кансультацыі па пракладцы. Укажыце вашу рабочую тэмпературу, ціск, асяроддзе і дэталі фланца, і наша каманда інжынераў парэкамендуе аптымальны матэрыял і дызайн зубчастай пракладкі. Мы прапануем бясплатныя ўзоры для тэставання, канкурэнтаздольныя цэны і хуткую дастаўку ў любое месца.Запытайце бясплатны ўзор зубчастай пракладкі і пакет тэхнічных дадзеных у Ningbo Kaxite Sealing Materials Co., Ltd. і забяспечце бяспеку і надзейнасць вашай высокатэмпературнай сістэмы.
