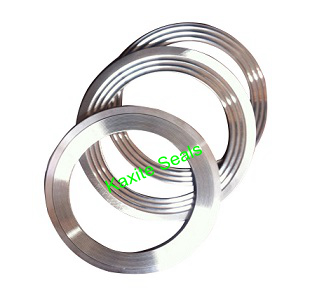

У патрабавальных прамысловых умовах прадукцыйнасць герметызацыі мае вырашальнае значэнне для бяспекі, эфектыўнасці і захавання экалагічных патрабаванняў. Сярод мноства даступных тыпаў пракладак зубчастая пракладка, таксама вядомая як пракладка Kammprofile або пракладка з канаўкамі, вылучаецца сваёй здольнасцю забяспечваць надзейную герметычнасць пры экстрэмальных умовах тэмпературы, ціску і цеплавога цыклу. Але што такое зубчастая пракладка? Па сутнасці, гэта металічная пракладка з серыяй канцэнтрычных зубцоў або канавак на ўшчыльняльнай паверхні, звычайна пакрытай мяккім абліцавальным матэрыялам, такім як графіт, ПТФЭ або неазбеставы матэрыял. Зубцы ствараюць некалькі ліній ушчыльнення, якія канцэнтруюць нагрузку на сціск, забяспечваючы шчыльнае ўшчыльненне, нават калі ўмовы фланца не ідэальныя. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка займаецца вытворчасцю высокапрадукцыйныхЗубчастыя пракладкібольш за два дзесяцігоддзі абслугоўвае галіны прамысловасці ад нафты і газу да хімічнай перапрацоўкі і вытворчасці электраэнергіі.
Але як зубчастая пракладка паляпшае ўшчыльненне ў параўнанні з традыцыйнымі плоскімі металічнымі пракладкамі або спіральна накручанымі пракладкамі? Адказ заключаецца ў яго унікальным механічным узаемадзеянні з паверхнямі фланца. Пры сцісканні зубцы злёгку ўпіваюцца ў абліцавальны матэрыял, ствараючы вельмі эфектыўны бар'ер супраць уцечкі. Металічны стрыжань забяспечвае трываласць канструкцыі і ўстойлівасць да ціску, у той час як мяккая абліцоўванне адаптуецца да дэфектаў і няроўнасцей фланца. Гэта спалучэнне прыводзіць да выключнай герметычнасці з адносна нізкай папярэдняй нагрузкай ніта, зніжаючы рызыку пашкоджання фланца і спрашчаючы тэхнічнае абслугоўванне. Акрамя таго, зубчастая пракладка забяспечвае выдатную ўстойлівасць да тэрмічнага цыклу, паколькі металічны стрыжань і зубцы забяспечваюць рух без страты сілы ўшчыльнення. У гэтым артыкуле змяшчаецца поўнае тэхнічнае паглыбленне ў канструкцыю зубчастай пракладкі, выбар матэрыялу, дадзеныя аб прадукцыйнасці і лепшыя практыкі прымянення з падрабязнымі спецыфікацыямі з шырокага асартыменту прадукцыі нашай фабрыкі.
Зубчастая пракладка атрымлівае сваю найвышэйшую эфектыўнасць ушчыльнення дзякуючы прынцыпу канцэнтрацыі напружання. У адрозненне ад плоскай пракладкі, якая абапіраецца на раўнамернае сцісканне на вялікай плошчы, зубчастая пракладка выкарыстоўвае канцэнтрычныя, V-вобразныя або канцэнтрычныя канаўкі, якія канцэнтруюць сілу заціску ў серыі вузкіх ліній ушчыльнення з высокім напружаннем. Калі пракладка сціскаецца паміж двума фланцамі, зубцы ўпіваюцца ў мяккі абліцавальны матэрыял, ствараючы некалькі канцэнтрычных кольцаў цеснага кантакту. Гэты шматлінейны падыход да ўшчыльнення вельмі паблажлівы да дэфектаў паверхні фланца, такіх як драпіны, каразійныя ямкі або дробныя дэфармацыі, таму што кожнае зубчастае ўшчыльненне дзейнічае як самастойнае ўшчыльненне. Нават калі адна лінія ўшчыльнення парушана, астатнія лініі захоўваюць герметычнасць. Наша фабрыка ўNingbo Kaxite Sealing Materials Co., Ltd. распрацаваў нашы зубчастыя пракладкі з аптымізаванай геаметрыяй канавак, каб максымізаваць колькасць актыўных ліній ушчыльнення, захоўваючы адэкватную таўшчыню металу для ўстойлівасці да ціску.
Асноўныя механізмы, якія робяць зубчасты дызайн лепшым:
Колькасныя дадзеныя нашай лабараторыі дэманструюць перавагу эфектыўнасці. У стандартызаваным тэсце на ўцечку (тэст на ўцечку геліем, мас-спектрометр) плоская графітовая пракладка таўшчынёй 1,6 мм паказала хуткасць уцечкі 0,03 мг/(м·с) пры ціску на фланцы 50 бар. Зубчастая пракладка з графітавай ашалёўкай пры выкарыстанні такой жа нагрузкі на фланец і ніт дасягнула хуткасці ўцечкі 0,001 мг/(м·с) — у 30 разоў ніжэй. Гэта рэзкае павышэнне эфектыўнасці ўшчыльнення з'яўляецца прычынай таго, што зубчастыя пракладкі абавязковыя для многіх прыкладанняў з высокім узроўнем цэласнасці, такіх як абслугоўванне вадародам і апрацоўка СПГ, дзе нават невялікія ўцечкі недапушчальныя.
Акрамя таго, зубчастая канструкцыя паляпшае ўстойлівасць пракладкі да "выдзімання" пад высокім унутраным ціскам. Зубцы ствараюць механічнае счапленне з абліцавальным матэрыялам, прадухіляючы яго выцісканне з фланцавага зазору. Гэта звычайны рэжым адмовы для мяккіх пракладак, асабліва ў прымяненні з падвышанай тэмпературай. Нашы зубчастыя пракладкі былі правераны на вытрымку ўнутранага ціску да 250 бар без экструзіі абліцоўвання, забяспечваючы надзейную герметызацыю нават у самых патрабавальных службах. Гэта спалучэнне высокай эфектыўнасці ўшчыльнення, пругкасці і ўстойлівасці да выбуху з'яўляецца прычынай таго, што зубчастая пракладка стала пераважным выбарам для крытычных прымянення ўшчыльнення ва ўсім свеце.
Прадукцыйнасць зубчастай пракладкі ў экстрэмальных умовах вызначаецца матэрыяламі, якія выкарыстоўваюцца як для металічнага стрыжня, так і для мяккай абліцоўкі. Металічны стрыжань, як правіла, зроблены з нержавеючай сталі (напрыклад, 304, 316, 316L), забяспечвае механічную трываласць і пругкасць, неабходныя для супрацьстаяння высокім сілам заціску і ўнутранаму ціску. Абліцавальны матэрыял, якім можа быць графіт, PTFE, слюда або керамічнае валакно, забяспечвае адпаведнасць і хімічную ўстойлівасць, неабходную для ўшчыльнення ад тэхналагічнай вадкасці. Выбраўшы адпаведную камбінацыю стрыжня і абліцавальных матэрыялаў, зубчастыя пракладкі могуць быць распрацаваны для працы пры тэмпературах ад крыягенных (-196°C) да 1000°C (са слюдзяным або керамічным пакрыццём) і ціску ад вакууму да 350 бар. Наша фабрыка ў Kaxite прапануе шырокі спектр камбінацый матэрыялаў для задавальнення канкрэтных патрэб кожнага прымянення.
Асноўныя матэрыяльныя меркаванні для прымянення ў экстрэмальных умовах:
Каб праверыць працу нашых зубчастых пракладак у экстрэмальных умовах, наша фабрыка праводзіць серыю тыпавых выпрабаванняў у адпаведнасці са стандартамі ASME B16.20, EN 13555 і DIN 28091. Гэтыя выпрабаванні ўключаюць выпрабаванне на гарачае сцісканне (вымярэнне рэлаксацыі пры павышаных тэмпературах), выпрабаванне на ўцечку (з геліем або азотам пры розных цісках) і выпрабаванне цеплавога цыклу (паміж пакаёвай тэмпературай і максімальнай рабочай тэмпературай). Нашы зубчастыя пракладкі паслядоўна праходзяць гэтыя выпрабаванні, дасягаючы хуткасці ўцечкі, якая адпавядае самым строгім патрабаванням TA-Luft (Германія) і EPA (ЗША) да выкідаў у атмасферныя атмасферы.
У нядаўнім праекце для нафтаперапрацоўчага завода на Блізкім Усходзе нашы зубчастыя пракладкі з стрыжнем 316L і графітавым пакрыццём былі вызначаны для дыстыляцыйнай калоны, якая працуе пры тэмпературы 320°C і 80 бар. Пракладкі былі ўсталяваны ў 20 фланцах дыяметрам ад 4 да 24 цаляў. Пасля трох гадоў працы завод правёў даследаванне ўцечак і не выявіў нулявых выяўленых уцечак з фланцаў, што пацвярджае надзейнасць нашых зубчастых пракладак у экстрэмальных умовах. Такая прадукцыйнасць у спалучэнні з магчымасцю шматразовага выкарыстання пракладкі (у многіх выпадках металічны стрыжань можа быць запраўлены новым абліцавальным матэрыялам) робіць зубчастую пракладку вельмі эканамічна эфектыўным рашэннем для складаных ушчыльненняў.
Ningbo Kaxite Sealing Materials Co., Ltd. вырабляе шырокі асартымент зубчастых пракладак, прызначаных для задавальнення разнастайных патрэб прамысловага ўшчыльнення. Нашы прапановы прадукцыі ўключаюць стандартныя памеры ў адпаведнасці з ASME B16.20, EN 1514 і DIN 2697, а таксама нестандартныя памеры для спецыяльных фланцаў. У табліцы ніжэй прадстаўлены ключавыя тэхнічныя характарыстыкі нашых самых папулярных тыпаў зубчастых пракладак, якія выкарыстоўваюцца ў хімічнай, нафтахімічнай, энергетычнай і харчовай прамысловасці. Усе значэнні заснаваны на тыпавых выпрабаваннях у адпаведнасці са стандартамі ASME і EN. Наша фабрыка таксама можа вырабляць зубчастыя пракладкі са спецыялізаваных матэрыялаў, такіх як пасярэбраныя стрыжні для высокатэмпературнай праводнасці або абліцоўвання з адслаенага графіту з высокім узроўнем чысціні.
| Параметр | Стандартны з графітавым пакрыццём | ПТФЭ-абліцоўванне | Слюдзяны (высокая тэмпература) | Керамічная абліцоўванне (экстрэмальная тэмпература) |
| Асноўны матэрыял | 316L SS / 304 SS | 316L SS | Инконель 625 / 316L | Инконель 600 |
| Таўшчыня стрыжня (мм) | 1,5 - 3,0 мм | 1,5 - 2,5 мм | 2,0 - 3,0 мм | 2,5 - 4,0 мм |
| Глыбіня зубцоў (мм) | 0,3 - 0,5 мм | 0,3 - 0,4 мм | 0,4 - 0,6 мм | 0,5 - 0,7 мм |
| Абліцавальны матэрыял | Пашыраны графіт (мінімальная чысціня 98%) | Чысты PTFE (або мадыфікаваны) | Флагопітавая слюда | Керамічнае валакно + слюда |
| Таўшчыня абліцоўвання (мм) | 0,3 - 0,5 мм з кожнага боку | 0,5 - 1,0 мм з кожнага боку | 0,4 - 0,6 мм з кожнага боку | 0,5 - 0,8 мм з кожнага боку |
| Дыяпазон тэмператур (°C) | -196°C да +450°C (інэртны газ) | -196°C да +260°C | -196°C да +800°C | -196°C да +1000°C |
| Максімальны ціск (бар) пры 25°C | 250 бар | 150 бар | 200 бар | 160 бар |
| Хуткасць уцечкі (мг/(м·с)) пры 50 бар | < 0,002 | < 0,005 | < 0,003 | < 0,004 |
| Дастасавальныя тыпы фланцаў | RF, FF, мужчынскі/жаночы, шпунт/паза | РФ, FF | RF, шпунт/паза | RF, шпунт/паза |
У дадатак да гэтых стандартных прапаноў наша фабрыка забяспечвае некалькі дадатковых функцый для павышэння прадукцыйнасці і спрашчэння ўстаноўкі. Сюды ўваходзяць унутранае і знешняе цэнтравальнае кольца (для спрашчэння выраўноўвання і прадухілення празмернага сціску), усталявальнае кольца (для ўтрымання пракладкі на месцы падчас вертыкальнай зборкі фланца) і канструкцыя "вентыляцыйная адтуліна для газу" (для двухбаковых зубчастых пракладак для прадухілення захопу газу). Мы таксама прапануем шырокі спектр нестандартных памераў, ад 1/2" NPS да 60" NPS, і спецыяльныя формы для нестандартных фланцаў. Усе нашы зубчастыя пракладкі пастаўляюцца з падрабязнай інструкцыяй па ўстаноўцы і табліцай рэкамендацый па крутоўным моманце, што гарантуе, што пракладка ўстаноўлена правільна для аптымальнай працы.
Кантроль якасці з'яўляецца прыярытэтам на нашым заводзе. Кожная зубчастая пракладка праходзіць візуальны агляд на наяўнасць дэфектаў паверхні, праверку памераў з дапамогай CMM (каардынатна-вымяральная машына) для важных фланцаў і праверку на герметычнасць для прымянення высокага ціску. Мы прадстаўляем поўную справаздачу аб прасочванні матэрыялу, уключаючы сертыфікаты завода на металічны стрыжань і сертыфікацыю чысціні і ўласцівасцей абліцавальнага матэрыялу. Такая прасочвальнасць вельмі важная для галін прамысловасці са строгімі патрабаваннямі да якасці, такіх як ядзерная і аэракасмічная прамысловасць. Нашы зубчастыя пракладкі цалкам адпавядаюць Еўрапейскай дырэктыве аб абсталяванні пад ціскам (PED) і даступныя з маркіроўкай CE, калі патрабуецца.
Нават самая якасная зубчастая пракладка выйдзе з ладу, калі ўсталяваць яе няправільна. Унікальная канструкцыя зубчастай пракладкі - якая абапіраецца на канцэнтрацыю напружання і некалькі ліній ушчыльнення - патрабуе спецыяльных працэдур мантажу для дасягнення яе намінальнай прадукцыйнасці. Да распаўсюджаных памылак пры ўсталёўцы належаць празмерная зацяжка (якая можа раздушыць зубцы), недастатковая зацяжка (што прыводзіць да ўцечкі), нераўнамерная нагрузка ніта (выклікае дэфармацыю фланца) і пашкоджанне абліцавальнага матэрыялу падчас працы. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка распрацавала падрабязны пратакол устаноўкі, які быў правераны ў палявых умовах на тысячах установак. Выкананне гэтых рэкамендацый гарантуе, што зубчастая пракладка забяспечвае поўны патэнцыял герметызацыі і дасягне чаканага тэрміну службы.
Асноўныя этапы ўстаноўкі зубчастых пракладак:
Тэматычнае даследаванне хімічнага завода ў ЗША ілюструе важнасць правільнай ўстаноўкі. Завод выкарыстоўваў нашы зубчастыя пракладкі на фланцы рэактара, які працаваў пры тэмпературы 250°C і 60 бар. Нягледзячы на якасныя пракладкі, на заводзе перыядычна адбываліся ўцечкі. Даследаванне паказала, што балты фланца закручваліся па кругавой схеме, а не папярочна, што прывяло да нераўнамернай нагрузкі і скажэння фланца. Пасля перападрыхтоўкі каманды тэхнічнага абслугоўвання правільнай працэдуры зацягвання ўцечка была ліквідавана, і пракладкі працавалі бездакорна на працягу наступных трох гадоў да наступнага запланаванага адключэння на тэхнічнае абслугоўванне. Гэты прыклад падкрэслівае, што правільная ўстаноўка такая ж важная, як і выбар пракладкі.
Наша фабрыка прапануе нашым кліентам бясплатную праграму навучання ўстаноўцы, якую можна правесці на месцы або ў Інтэрнэце. Навучанне ахоплівае працу з пракладкамі, праверку фланцаў, разлік крутоўнага моманту і выкарыстанне гідраўлічнага нацяжнога абсталявання. Мы таксама прапануем кантрольны спіс устаноўкі, які можа выкарыстоўвацца брыгадамі па тэхнічным абслугоўванні, каб пераканацца, што ўсе этапы выкананы. Акрамя таго, мы прапануем паслугу паўторнай закруткі крытычных фланцаў, калі нашы спецыялісты наведваюць месца для выканання паўторнай закруткі пасля першага тэрмічнага цыклу. Інвестуючы ў правільную ўстаноўку, вы можаце гарантаваць, што зубчастыя пракладкі дасягнуць максімальнай прадукцыйнасці і тэрміну службы, абараняючы ваша абсталяванне і персанал.
Пытанне 1: У чым розніца паміж зубчастай пракладкай і спіральна накручанай пракладкай?
Адказ: абедзве з'яўляюцца высокапрадукцыйнымі пракладкамі, але яны адрозніваюцца канструкцыяй і прынцыпам ушчыльнення. Спіральна накручаная пракладка зроблена з чаргуючыхся слаёў металу і напаўняльніка, накручаных у спіраль, што забяспечвае спружыністыя характарыстыкі і высокую гнуткасць. Зубчастая пракладка, з іншага боку, складаецца з цвёрдага металічнага стрыжня з канцэнтрычнымі зубцамі на паверхні, пакрытай мяккай абліцоўкай. Зубчастая пракладка забяспечвае больш высокую ўстойлівасць да выбуху і менш схільная пашкоджанням падчас працы і ўстаноўкі. Для дасягнення герметычнасці таксама звычайна патрабуецца меншая нагрузка на балты ў параўнанні са спіральна накручанымі пракладкамі таго ж памеру. Для прымянення з сур'ёзнымі тэмпературнымі цыкламі або высокім унутраным ціскам зубчастая пракладка часта з'яўляецца пераважным выбарам з-за яе трывалага металічнага стрыжня і некалькіх ушчыльняльных ліній.
Пытанне 2: Ці можна паўторна выкарыстоўваць зубчастыя пракладкі пасля выдалення?
Адказ: у цэлым мы не рэкамендуем паўторна выкарыстоўваць зубчастыя пракладкі, асабліва ў важных службах. Пасля таго, як пракладка была сціснутая, зубчыкі і абліцавальны матэрыял замацаваліся і могуць не ўшчыльняцца гэтак жа эфектыўна пры паўторным выкарыстанні. Тым не менш, у некаторых некрытычных умовах пры нізкім ціску і нізкай тэмпературы магчыма паўторнае выкарыстанне пракладкі, калі абліцавальны матэрыял усё яшчэ цэлы і зубцы не дэфармаваны. Металічны стрыжань часта можа быць заноўлены новым абліцавальным матэрыялам на нашым заводзе, аднаўляючы пракладку ў новым стане. Гэтая паслуга даступная для вялікіх пракладак, калі кошт замены высокая. Для важных з пункту гледжання бяспекі прыкладанняў заўсёды выкарыстоўвайце новую зубчастую пракладку.
Пытанне 3: Які максімальны ціск і тэмпература для зубчастай пракладкі?
Адказ: Максімальны ціск і тэмпература залежаць ад выкарыстоўваных матэрыялаў. З стрыжнем з нержавеючай сталі 316L і пакрыццём з пашыранага графіту нашы зубчастыя пракладкі могуць працаваць пры тэмпературах да 450°C (у інэртнай атмасферы) і ціску да 250 бар. Для больш высокіх тэмператур версіі са слюдзяным або керамічным пакрыццём вытрымліваюць тэмпературу ад 800°C да 1000°C, але паказчык ціску крыху зніжаецца. Для крыягенных прымянення пракладка можа працаваць пры -196°C з PTFE абліцоўваннем. Вельмі важна пракансультавацца з нашымі тэхнічнымі дадзенымі або звязацца з нашай фабрыкай у Ningbo Kaxite Sealing Materials Co., Ltd., каб выбраць правільную камбінацыю матэрыялаў для вашых канкрэтных умоў працы.
Пытанне 4: Якая аздабленне паверхні фланца патрабуецца для зубчастай пракладкі?
Адказ: для дасягнення аптымальнай прадукцыйнасці аздабленне паверхні фланца павінна быць Ra ад 3,2 да 6,3 мікраметра (ад 125 да 250 мікрацаляў). Такая аздабленне забяспечвае дастатковую шурпатасць, каб зубчыкі ўпіваліся ў абліцавальны матэрыял, не пашкоджваючы абліцоўванне. Больш гладкая аздабленне (напрыклад, Ra 1.6) можа паменшыць трэнне і прывесці да саслізгвання пракладкі падчас закручвання нітаў, у той час як больш грубая аздабленне можа прывесці да празмернага зносу абліцоўвання. Наша фабрыка дае рэкамендацыі па падрыхтоўцы фланцаў для розных тыпаў фланцаў і матэрыялаў. Калі на фланцы ёсць карозія або глыбокія драпіны, мы рэкамендуем паўторна апрацаваць паверхню фланца перад устаноўкай зубчастай пракладкі.
Пытанне 5: Як зубчастыя пракладкі параўноўваюцца з ліставымі пракладкамі (выразанымі з ліста) з пункту гледжання прадукцыйнасці?
Адказ: Ліставыя пракладкі больш простыя і менш дарагія, але яны абапіраюцца на раўнамернае сцісканне на вялікай плошчы і больш адчувальныя да няроўнасцей фланца і змены нагрузкі на балты. Зубчастыя пракладкі забяспечваюць найвышэйшую прадукцыйнасць герметызацыі, асабліва пры высокім ціску, высокай тэмпературы і цеплавых цыклах. Зубчастая канструкцыя канцэнтруе нагрузку і стварае некалькі ліній ушчыльнення, што робіць яго больш паблажлівым да дэфектаў фланца. Акрамя таго, зубчастыя пракладкі маюць значна меншую хуткасць рэлаксацыі паўзучасці, захоўваючы сваю сілу ўшчыльнення з цягам часу. Для крытычных прыкладанняў, дзе нельга дапускаць уцечкі, зубчастыя пракладкі з'яўляюцца пераважным выбарам перад ліставымі пракладкамі. Наша фабрыка можа забяспечыць параўнальны аналіз прадукцыйнасці, каб дапамагчы вам зрабіць правільны выбар.
Зубчастая пракладка з'яўляецца правераным рашэннем для патрабавальных прамысловых герметызацый, забяспечваючы выдатную прадукцыйнасць дзякуючы сваёй унікальнай зубчастай канструкцыі, некалькіх лініях герметызацыі і ўніверсальнасці матэрыялаў. Ад высокатэмпературных печаў да крыягенных ліній СПГ, ад пары пад высокім ціскам да агрэсіўных хімічных рэчываў, зубчастая пракладка забяспечвае надзейнасць і бяспеку, якіх патрабуе сучасная прамысловасць. У Ningbo Kaxite Sealing Materials Co., Ltd. наша фабрыка заваявала рэпутацыю высакаякасных зубчастых пракладак з дакладнасцю вытворчасці, строгім кантролем якасці і глыбокім тэхнічным вопытам. Мы прапануем шырокі выбар стандартных і нестандартных памераў, а таксама дадатковыя функцыі для спрашчэння ўстаноўкі і павышэння прадукцыйнасці.
Вы шукаеце надзейнае рашэнне для ўшчыльнення для вашага важнага прымянення?Звяжыцеся з Ningbo Kaxite Sealing Materials Co., Ltd. сённядля комплекснай кансультацыі. Укажыце памеры фланца, умовы працы і асяроддзе працэсу, і наша каманда інжынераў парэкамендуе аптымальны матэрыял і канструкцыю зубчастай пракладкі. Мы прапануем бясплатныя ўзоры, хуткую дастаўку і поўны спектр справаздач аб выпрабаваннях.Запытайце бясплатны ўзор зубчастай пракладкі і тэхнічны ліст у Ningbo Kaxite Sealing Materials Co., Ltd. і адчуйце розніцу ў прадукцыйнасці ўшчыльнення.
